| Akülü,
Yaya Kumandalı Transpaletler |
E Serisi elektrikli palet taşıma araçlarının
yeni teknolojik özellikleri:
-
Ayrı çıkışlı sürüş motoru, güç ve
sarfiyat eşliği
-
AISI (denge sağlayıcı): Yük ve kullanıcı
güvenliği
-
Yüksek frekanslı MOSFET SEPEX elektronik
hız kontrolör

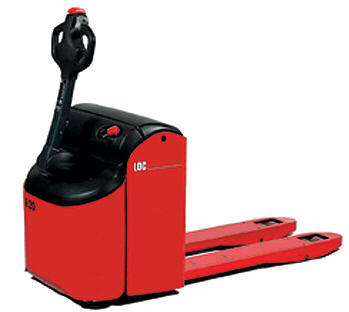

E16 /E18 /E20 /E22
Akülü, Yaya Kumandalı Transpaletler
Kapasite 1.600-2.200 kg
-
Yoğun çalışma şartlarına uygun
tasarlanmış,
-
Kompakt ve güçlü gövde
-
Kolay kullanım
-
Sağlam ve güvenilir
-
Dar alanda yüksek performans
-
Yüklerin yerleştirilmesinde hem yükü hem
kullanıcıyı koruyan tek hareketli kullanım
-
Hassas operasyonlarda hız azaltan "Kaplumbağa"
tuşu
-
Kapalı paletleri düzenlemek için
kullanılan çatal,
-
Kuvvetlendirilmiş bölümlerle tamamen
korumalı aküler
|

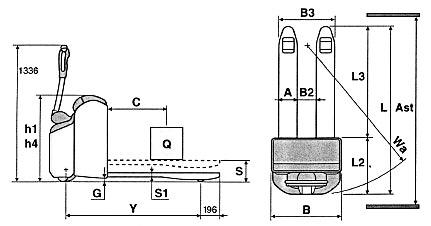

Model |
|
E 16 |
E 18 |
E 20 |
E 22 |
|
Yürüyüş Şekli |
|
Akülü |
Akülü |
Akülü |
Akülü |
|
Kapasite |
Q (t) |
1.6 |
1.8 |
2.0 |
2.2 |
|
Yük Merkezi |
C (mm) |
600 |
600 |
600 |
600 |
|
Sürüş /Yük Teker Mesafesi |
Y(mm) |
1263 |
1372 |
1372 |
1452 |
|
Ağırlık |
kg |
445 |
480 |
482 |
560 |
|
Tekerlek Özelliği |
|
Poliüretan |
Poliüretan |
Poliüretan |
Poliüretan |
|
Sürüş Tekeri (ön) |
mm |
230x75 |
230x75 |
230x75 |
230x75 |
|
Yük Tekeri (arka) |
mm |
80x100 |
80x100 |
80x80 |
80x80 |
|
Denge Tekeri (yan) |
mm |
100x40 |
100x40 |
100x40 |
100x40 |
|
Tekerlek Sayısı |
|
2+1x/2 |
2+1x/2 |
2+1x/4 |
2+1x/4 |
|
Kapalı Yükseklik |
h1
(mm) |
845 |
845 |
845 |
845 |
|
Kaldırma Yüksekliği |
h3
(mm) |
125 |
125 |
125 |
125 |
|
Açık Yükseklik |
h4(mm) |
970 |
970 |
970 |
970 |
|
Kumanda Kolu Yerden Yüksekliği |
h14
(mm) |
1336 |
1336 |
1336 |
1336 |
|
Çatalın Kapalı Yüksekliği |
h13
(mm) |
85 |
85 |
85 |
85 |
|
Tam Uzunluk |
L (mm) |
1630 |
1739 |
1739 |
1819 |
|
Kumanda Kolu ve Mast Arası Mesafe |
L2
(mm) |
480 |
589 |
589 |
669 |
|
Tam Genişlik |
B (mm) |
680 |
680 |
680 |
680 |
|
Çatal Boyutları |
S1/A/L3(mm) |
45x175x1150 |
45x175x1150 |
45x175x1150 |
45x175x1150 |
|
Çatalların Dıştan Genişliği |
B3(mm) |
540
/ 680 |
540
/ 680 |
540
/ 680 |
540
/ 680 |
|
Sabit Ayak/Zemin Mesafesi |
G (mm) |
35 /
160 |
35 /
160 |
35 /
160 |
35 /
160 |
|
800x1.200 Palet için Koridor Genişliği |
Ast(mm) |
1830 |
1939 |
1939 |
2019 |
|
Dönüş Yarıçapı |
Wa(mm) |
1435 |
1544 |
1544 |
1624 |
|
Yürüyüş Hızı Yüklü / Yüksüz |
km/h |
5.8/6 |
5.8/6 |
5.8/6 |
5.6/6 |
|
Kaldırma Hızı Yüklü / Yüksüz |
m/s |
0.03
/ 0.04 |
0.03
/ 0.04 |
0.03
/ 0.04 |
0.03
/ 0.04 |
|
İndirme Hızı Yüklü / Yüksüz |
m/s |
0.05
/ 0.05 |
0.05/0.05 |
0.05
/ 0.05 |
0.05
/ 0.05 |
|
Maksimum Eğim Yüklü / Yüksüz |
% |
10/25 |
10/25 |
10/25 |
10/25 |
|
Sürüş Freni |
|
Elektromanyetik |
Elektromanyetik |
Elektromanyetik |
Elektromanyetik |
|
Yürüyüş Motor Gücü |
kW |
1 |
1 |
1 |
1 |
|
Kaldırma Motor Gücü |
kW |
1 |
1 |
1 |
1 |
|
Akü Tipi |
|
Traksiyoner |
Traksiyoner |
Traksiyoner |
Traksiyoner |
|
Akü Voltajı ve Kapasite |
V/Ah |
24/150 |
24/180 |
24/180 |
24/270 |
|
Hız Kontrolü |
|
Elektronik |
Elektronik |
Elektronik |
Elektronik |
|
Akü Şarj Cihazı (Harici) |
V/A |
24/25 |
24/25 |
24/25 |
24/40 |
E Serisi E16 / E18 / E20 / E22
E Serisi
makinelarda LOC patentli A.I.S.I.
Stabilising Sistem (Denge sağlayıcı) mevcuttur.

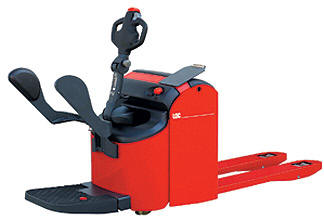

E Serisi Portatif
Platformlu E22PFR
Sabit Platformlu E22PFF
Sabit Platformlu E22PFO
-
Yoğun çalışma şartlarına uygun
-
Kompakt, güçlü ve kolay kullanımlı
-
Sağlam ve güvenilir
-
Dar alanda yüksek performans
-
Hasarları önleyen portatif platformlar
-
Müşteri isteklerine uygun modeller (Portatif
Platformlu, ve iki Sabit Platformlu)
-
Yükün yerleştirilmesinde hem yükü hem
kullanıcıyı koruyan tek hareketli kullanım
-
Hassas operasyonlarda hız azaltan "Kaplumbağa"
tuşu
-
Kapalı paletleri düzenlemek için
kullanılan çatal
-
Kuvvetlendirilmiş bölümlerle tamamen
korumalı aküler
|
Model |
|
E 22PFR6 |
E 22PFR9 |
E 22PFF9 |
E 22PFO9 |
|
Yürüyüş Şekli |
|
Akülü |
Akülü |
Akülü |
Akülü |
|
Kapasite |
Q (t) |
2.2 |
2.2 |
2.2 |
2.2 |
|
Yük Merkezi |
c (mm) |
600 |
600 |
600 |
600 |
|
Sürüş / Yük Teker Mesafesi |
y (mm) |
1452 |
1452 |
1452 |
1452 |
|
Ağırlık |
kg |
590 |
600 |
610 |
610 |
|
Tekerlek Özelliği |
|
Poliüretan |
Poliüretan |
Poliüretan |
Poliüretan |
|
Sürüş Tekeri (ön) |
mm |
230x75 |
230x75 |
230x75 |
230x75 |
|
Yük Tekeri (arka) |
mm |
80x80 |
80x80 |
80x80 |
80x80 |
|
Denge Tekeri (yan) |
mm |
120x40 |
120x40 |
120x40 |
120x40 |
|
Tekerlek Sayısı |
|
2+1x/4 |
2+1x/4 |
2+1x/4 |
2+1x/4 |
|
Kaldırma Yüksekliği |
h3
(mm) |
125 |
125 |
125 |
125 |
|
Kumanda Kolu Yerden yüksekliği |
h14
(mm) |
1340 |
1340 |
1340 |
1340 |
|
Çatalın Kapalı Yüksekliği |
h13
(mm) |
85 |
85 |
85 |
85 |
|
Tam Uzunluk |
I1
(mm) |
2329/1979 |
2329/1979 |
2444 |
2447 |
|
Kumanda Kolu ve Mast Arası Mesafe |
l2
(mm) |
1179/829 |
1179/829 |
1179 |
1296 |
|
Tam Genişlik |
b1(mm) |
680 |
680 |
680 |
680 |
|
Çatal Boyutları |
s/e/l (mm) |
45x175x1150 |
45x175x1150 |
45x175x1150 |
45x175x1150 |
|
Çatalların Dıştan Genişliği |
b5(mm) |
540
/ 680 |
540
/ 680 |
540
/ 680 |
540
/ 680 |
|
Sabit Ayak/Zemin Mesafesi |
m2
(mm) |
35/160 |
35/160 |
35 /
160 |
35 /
160 |
|
800x1.200 Palet için Koridor Genişliği |
Aa(mm) |
2530/2180 |
2579
/ 2199 |
2640 |
2647 |
|
Dönüş Yarıçapı |
Wa(mm) |
2130 |
2130 |
2255 |
2260 |
|
Yürüyüş Hızı Yüklü / Yüksüz |
km/h |
5,6/6 |
8.5/9 |
8.5/9 |
8.5/9 |
|
Kaldırma Hızı Yüklü / Yüksüz |
m/s |
0.03
/ 0.04 |
0.03
/ 0.04 |
0.03
/ 0.04 |
0.03
/ 0.04 |
|
İndirme Hızı Yüklü / Yüksüz |
m/s |
0.05
/ 0.05 |
0.05/0.05 |
0.05
/ 0.05 |
0.05
/ 0.05 |
|
Maksimum Eğim Yüklü / Yüksüz |
% |
10/20 |
12/20 |
12/20 |
12/20 |
|
Sürüş Freni |
|
Elektromanyetik |
Elektromanyetik |
Elektromanyetik |
Elektromanyetik |
|
Yürüyüş Motor Gücü |
kW |
1 |
1.4 |
1.4 |
1.4 |
|
Kaldırma Motor Gücü |
kW |
1 |
1 |
1 |
1 |
|
Akü Tipi |
|
Traksiyoner |
Traksiyoner |
Traksiyoner |
Traksiyoner |
|
Akü Voltajı ve Kapasite |
V/Ah |
24/270 |
24/270 |
24/270 |
24/270 |
|
Hız Kontrolü |
|
Elektronik |
Elektronik |
Elektronik |
Elektronik |
|
Akü Şarj Cihazı (Harici) |
V/A |
24/40 |
24/40 |
24/40 |
24/40 |
|
