OPTIMUM - FREZELEME
MAKİNALARI |
|
|

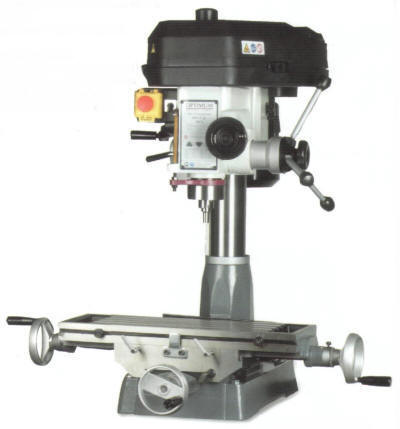

OPTI F 25 / OPTI F 25 VARIO
Genel olarak
kullanılabilen, hassas matkap-freze makinası "VARIO"
Modelinde frekans doğrultuculu, kademesiz devir
sayısı ayarı. |
 |
| |
|
•
Çok yönlü kullanım alanı
|
|
•
Güçlü döküm masif yapı |
|
•
Büyük boyutlu, üst
yüzeyi hassas olarak
işlenmiş,masif yapılı
çapraz masa |
|
•
Ayarlanabilen kama
çubuklar |
|
•
Kayışla basit olarak
değiştirilebilen 12
farklı hız |
•
VARIO Modeli için,
30-3450 dv/dk arasında
değişen,özellikle geniş
devir
sayısı alanı |
|
•
Pafta çekmek için, sağa
ve sola doğru hareket |
|
•
Kayış tahrikiyle sessiz
çalışma |
•
Konik rulman yataklar
vasıtasıyla, pinolde
<0,015 mm olarak ölçülen
yüksek dönüş hassasiyeti |
|
•
Yüksekliği dişli çubukla
ayarlanan ve
360°dönebilen,
delme/freze kafası |
|
•
Uygun fiyat ve kalıcı
değer |
|
•
Elle kaba pasodan elle
hassas pasoya geçiş için
kavrama |
|
•
Yıldız şeklinde tutma
kolu ile pinol pasosu
(delme işleri) |
|
•
El tekeri ile pinol
uygulaması (freze
işleri) |
|
•
Freze alışının
bağlanması için M 12
çekme çubuğu |
•
Stabilite sağlayan ve
titreşimleri yutan,masif
yapılı, yumuşak döküm
taban
|
|
 |
Opsiyonel
Aksesuarlar
Bağlama
adaptörü
Freze işleri için, genel
kullanımlı alt yapı
U x G x H: 790 x 590 x 720 mm
Ürün no. 335 3001; |
|
| |
| |
| |
| |
|
 |
• El tekeri ile pinol pasosu
(freze işleri)
• Yıldız şeklinde kolla pinol
pasosu (delme işleri)
• Konik rulman yataklar
vasıtasıyla, pinolde <0,015
mm olarak ölçülen yüksek
dönüş hassasiyeti
|
 |
• Büyük boyutlu, üst yüzeyi
hassas olarak işlenmiş,
masif yapılı çapraz masa
• Ayarlanabilen kama çubuklar
SADECE VARİO MODELİNDE
|
 |
• Sanayi tipi frekans
doğrultucu "Made in
Germany"
• Frekans doğrultucu, özel
dizaynlı soğutma ızgaraları
ile optimal olarak
soğutulmaktadır
|
|
 |
• IP
54'e göre, düşük voltajda
devre kesicisi, kapatılabilen
acil durum şalteri, motor
koruma şalterli,kullanımı
kolay Alman emniyet şalteri.
Sağa ve sola dönüş şalteri ve
"VARIO" modelinde devir
sayısı regülatörü. |
| |
|
|
|
|
|
Sevkiyat Kapsamı
|
·
Eyim verilebilen makine mengenesi
·
Alış konili bıçak freze MK 3
· Çekme çubuğu M 12
· Matkap mandreni 1-13 mm
· Mors konisi MT 3, B16 |
| |
|
|
|
Model |
|
Ürün No.(400V) |
| Ürün No.(230V) |
| |
|
|
OPTİ F 25 |
|
333 1250 |
| 333 1251 |
| |
|
|
OPTİ F 25 Vario |
|
301 3253 |
| - |
| |
|
|
Teknik Veriler |
| Çelik için delme
gücü |
| Bıçak kafasının
freze gücü |
| Parmak freze
bıçağı frezegücü |
| Açıklık |
| Mil alışı |
| Mil devir sayıları
12 kademe |
| Pinol yükselmesi |
| Kafa dönüşü |
| Sütun çapı |
| T-kanallı boyutu |
| Masa boyutları
(UxG) |
| Seyir Yolu Z |
| Seyir Yolu Y |
| Seyir Yolu X |
| Motor gücü 50 Hz |
| Boyutlar (UxGxY)
mm |
| Net ağırlık |
|
| max. 25 mm |
| max. 76 mm |
| max. 20 mm |
| 190 mm |
| MK 3 |
| 95-2,160 d/dk |
| 90 mm |
| 360° |
| 92 mm |
| 14 mm |
| 585 x 190 mm |
| 340 mm |
| 145 mm |
| 340 mm |
| 750 W |
| 930 x 950 x 900 |
| 170 kg |
|
|
max. 25 mm |
|
max. 76 mm |
|
max. 20 mm |
|
190 mm |
|
MK 3 |
|
30-3,450 rpm |
|
90 mm |
|
360° |
|
92 mm |
|
14 mm |
|
585 x 190 mm |
|
340 mm |
|
145 mm |
| 340 mm |
| 750 W |
| 950 x 950 x 900 |
| 175 kg |
|
|
|
|
