OPTIMUM - FREZELEME
MAKİNALARI |
|
|

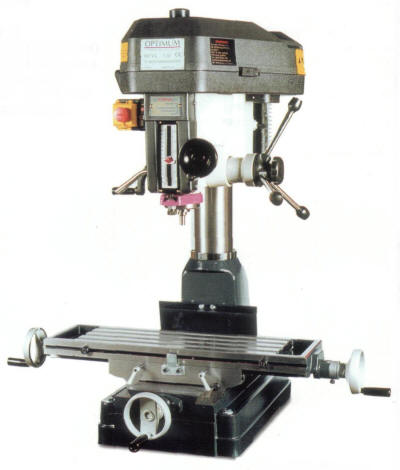

OPTI F 30 / OPTI F 30 VARIO
Kayış tahrikli,
hassas matkap-freze makinası "VARIO"
Modelinde frekans doğrultueulu, kademesiz devir
sayısı ayarı. |
 |
| |
|
Çok yönlü kullanım alanı |
|
Güçlü döküm masif yapı |
|
Büyük boyutlu, üst
yüzeyi hassas olarak
işlenmiş,masif yapılı
çapraz masa |
|
Ayarlanabilen kama
çubuklar |
|
Kayışla basit olarak
değiştirilebilen 12
farklı hız |
|
VARIO Modeli için,
35-3300 dv/dk arasında
değişen,özelikle geniş
devir sayısı alanı |
|
Pafta çekmek için, sağa
ve sola doğru hareket |
|
Kayış tahrikiyle sessiz
çalışma |
Konik rulman yataklar
vasıtasıyla, pinolde
<0,015 mm
olarak ölçülen yüksek
dönüş hassasiyeti |
Yüksekliği dişli çubukla
ayarlanan ve 3600
dönebilen, delme/freze
kafası |
|
El tekeri ile pinol
uygulaması (freze
işleri) |
|
Yıldız şeklinde tutma
kolu ile pinol pasosu
(delme işleri) |
|
Elle kaba pasodan elle
hassas pasoya geçiş için
kavrama |
|
Freze alışının
bağlanması için M 12
çekme çubuğu |
|
Büyük boyutlu kaim
cidarlı, döküm sütun
(0115 mm) |
|
Stabilite sağlayan ve
titreşimleri yutan,masif
yapılı, yumuşak döküm
taban |
|
Uygun fiyat ve kalıcı
değer |
|
|
|
 |
Opsiyonel
Aksesuarlar
Bağlama
adaptörü
Freze işleri için, genel
kullanımlı alt yapı
U x G x H: 790 x 590 x 720 mm
Ürün no. 335 3001; |
|
| |
| |
| |
| |
|
 |
• El tekeri ile pinol pasosu
(freze işleri)
• Yıldız şeklinde kolla pinol
pasosu (delme işleri)
• Konik rulman yataklar
vasıtasıyla, pinolde <0,015
mm olarak ölçülen yüksek
dönüş hassasiyeti
|
 |
• Büyük boyutlu, üst yüzeyi
hassas olarak işlenmiş,
masif yapılı çapraz masa
• T kanallı
• Ayarlanabilen kama çubuklar
SADECE VARİO MODELİNDE
|
 |
• Sanayi tipi frekans
doğrultucu "Made in
Germany"
• Frekans doğrultucu, özel
dizaynlı soğutma ızgaraları
ile optimal olarak
soğutulmaktadır
|
|
 |
• IP
54'e göre, düşük voltajda
devre kesicisi, kapatılabilen
acil durum şalteri, motor
koruma şalterli,kullanımı
kolay Alman emniyet şalteri.
Sağa ve sola dönüş şalteri ve
"VARIO" modelinde devir
sayısı regülatörü. |
|
|
|
|
|
Sevkiyat Kapsamı
|
·
Eyim verilebilen makine mengenesi
·
Alış konili bıçak freze MK 3
· Çekme çubuğu M 12
· Matkap mandreni 1-13 mm
· Mors konisi MT 3, B16 |
| |
|
|
|
Model |
|
Ürün No.(400V) |
|
Ürün No.(230V) |
| |
|
|
OPTİ F 30 |
|
333 1500 |
| 333 1501 |
| |
|
|
OPTİ F 30 Vario |
|
301 3303 |
| - |
| |
|
|
Teknik Veriler |
| Çelik için delme
gücü |
| Bıçak kafasının
freze gücü |
| Parmak freze
bıçağı freze gücü |
| Açıklık |
| Mil alışı |
| Mil devir sayıları
12 kademe |
| Pinol yükselmesi |
| Kafa dönüşü |
| Sütun çapı |
| T-kanallı boyutu |
| Masa boyutları
(UxG) |
| Seyir yolu Z |
| Seyir yolu Y |
| Seyir yolu X |
| Motor gücü 50 Hz |
| Boyutlar (UxGxY)
mm |
| Net ağırlık |
|
| maks. 32 mm |
| max. 76 mm |
| max. 20 mm |
| 205 mm |
| MK 3 |
| 125-2,500 dv/dk |
| 130 mm |
| 360° |
| 115 mm |
| 16 mm |
| 730x210 mm |
| 465 mm |
| 185 mm |
| 430 mm |
| 1.5 kW |
| 1,120x1,110x1,100 |
| 270 kg |
|
|
maks. 32 mm |
|
max. 76 mm |
|
max. 20 mm |
|
205 mm |
|
MK 3 |
|
35 - 3,300 dv/dk |
|
130 mm |
|
360° |
|
115 mm |
|
16 mm |
|
730x210 mm |
|
465 mm |
|
185 mm |
| 430 mm |
| 1.5 kW |
| 1,140x1,110x1,100 |
| 275 kg |
|
|
|
|
