OPTIMUM - FREZELEME
MAKİNALARI |
|
|

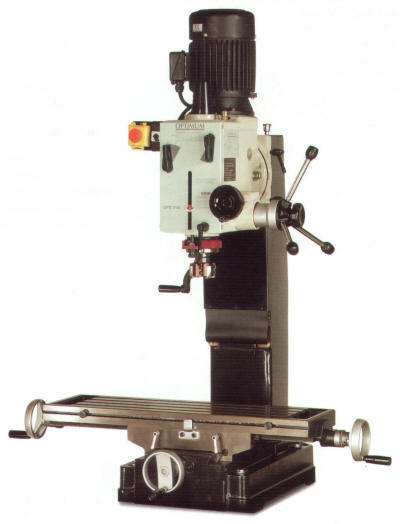

OPTI F 45
Yüksekliği
ayarlanabilen, kırlangıç kuyruğu yapıya sahip
şanzıman kafalı, genel olarak kullanılabilen,
hassas matkap-freze makinası |
 |
|
Çok yönlü kullanım alanı |
|
Güçlü masif, döküm yapı |
Kırlangıç kuyruğu yapıya
sahip şanzıman kafası
ile sağlanan
stabilite ve mümkün olan
en büyük hassasiyet |
|
Büyük boyutlu, üst
yüzeyi hassas olarak
işlenmiş, masif yapılı
çapraz masa |
|
Ayarlanabilen kama
çubuklar |
|
Çok büyük devir sayısı
alanı |
|
Yağ havuzu içinde
hareket eden, taşlanmış
vites dişlileri ile
sessiz çalışma |
|
İki kademeli motorla 12
farklı hız |
|
Pafta çekmek için, sağa
ve sola doğru hareket |
|
Konik rulman yataklar
vasıtasıyla, pinolde
<0,015 mm olarak ölçülen
yüksek dönüş hassasiyeti |
|
Yüksekliği dişli çubukla
ayarlanan delme/freze
kafası kıvrılabilen
delme kafası 180° |
|
El tekeri ile pinol
uygulaması (freze
işleri) |
|
Yıldız şeklinde tutma
kolu ile pinol pasosu
(delme işleri) |
|
Elle kaba pasodan elle
hassas pasoya geçiş için
kavrama S Freze alışının
bağlanması için M 12
çekme çubuğu |
|
Stabilite sağlayan ve
titreşimleri yutan,masif
yapılı, yumuşak döküm
taban a Uygun fiyat ve
kalıcı değer |
|
 |
Opsiyonel
Aksesuarlar
Bağlama
adaptörü
Freze işleri için, genel
kullanımlı alt yapı
U x G x H: 790 x 590 x 720 mm
Ürün no. 335 3001
|
|
| |
| |
| |
| |
|
 |
• Hızın ön tarafta yer alan
vites kolu ile kolaylıkla
değiştirilmesi
• Pinol pasosu için el tekeri
• Konik rulman yataklar
vasıtasıyla, pinolde <0,015
mm olarak ölçülen yüksek
dönüş hassasiyeti
|
 |
• IP 54'e göre, düşük voltaj
devre kesicisi,kapatılabilen
acil durum şalteri, motor
koruma şalterli, kullanımı
kolay emniyet şalteri.
• Sağa ve sola dönüş şalteri.
|
 |
• Masif, kırlangıç kuyruğu
yapısına sahip şanzıman
kafası ile sağlanan stabilite
ve mümkün olan en büyük
hassasiyet
|
|
 |
•
Büyük boyutlu, üst yüzeyi
hassas olarak işlenmiş,masif
yapılı çapraz masa
• T-kanallı
• Ayarlanabilen kama çubuklar
|
|
|
|
|
Sevkiyat Kapsamı
|
·
Eyim verilebilen makine mengenesi
·
Alış konili bıçak freze MK 3
·
Alış konili bıçak freze MK 3
·
Çekme çubuğu M 12
·
Mors konisi MK 3, B 16 |
| |
|
|
|
|
|
Teknik Veriler |
| Döküm için delme
gücü |
| Çelik için delme
gücü |
| Bıçak kafasının
freze gücü |
| Parmak freze
bıçağı freze gücü |
| Açıklık |
| Mil alışı |
| Mil devir
sayıları, 12 kademe |
| Pinol yükselmesi |
| Kafa kıvrılması |
| T-kanallı boyutu |
| Masa boyutları
(UxG) |
| Seyir yolu Z |
| Seyir yolu Y |
| Seyir yolu X |
| Motor gücü,iki
kademeli |
| Boyutlar (UxGxY) |
| Net ağırlık |
|
| maks. 40 mm |
| max. 32 mm |
| max. 100 mm |
| max. 32 mm |
| 275 mm |
| MK 3 |
| 50 - 2,560 dv/dk |
| 130 mm |
| 180 x 240 mm |
| 16 mm |
| 820 x 240 mm |
| 510 mm |
| 210 mm |
| 520 mm |
| 550 W / 1.1 kW
/400 V / 50 Hz |
| 785 x 1,185 x
1,450 mm |
| 330 kg |
|
|
|
|
