OPTIMUM - UNIVERSAL
TORNA FREZELERİ |
|

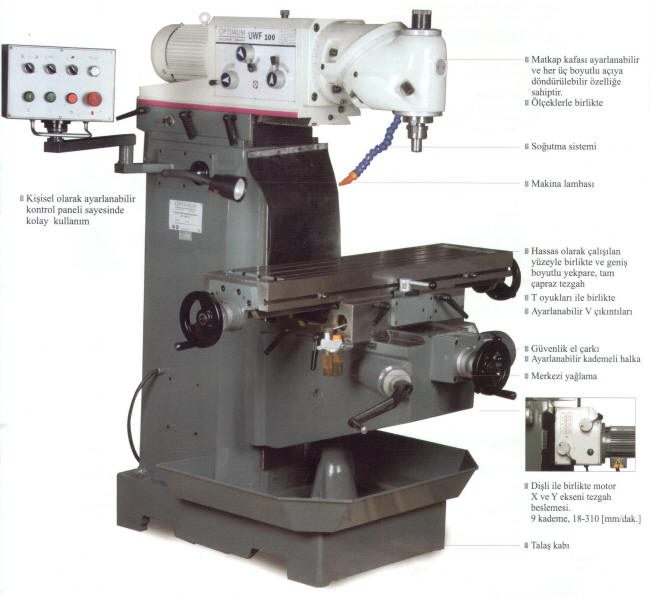

Opti
UF 100
Hassasiyet sonunda
sağlanan kalite.Universal freze makinası yeni
standartlarla yüksek verimliliği
güvence altına alır. |
 |
|
Kalite, verim ve fiyat için inandırıcı
gerekçeler |
| |
| Geniş
uygulama alanı |
| Yüksek
dereceli Meehanite demir dökümden
yapılmış katı, dayanıklı model. |
| Katı,
hassas çapraz tezgah, topraklama
hassasiyeti |
| Bütün
kızak yataklar konik kamalara bağlı
olarak ayarlanabilir şekilde
sertleştirilmiştir |
Yandan
frezeler,kayıcı yatak için sabit ve
tutma fikstürü ile yatay frezeleme
konumunda
çalıştırmalar için |
|
Merkezi yağlama |
|
Kırlangıç kuyruğu kızak yatakları |
|
Koruyucu motor düğmesi ile birlikte ana
düğme,sağ-sol-el dönme düğmesi,acil
durum düğmesi |
|
Ölçekle birlikte dayanıklı el çarkı |
|
Standart olarak sağlanan makina lambası
|
|
Standart olarak sağlanan soğutma pompası |
|
Maliyet yeterliliği ve sabit değer |
| |
|
|
|
|
| |
|
Sevkiyat Kapsamı
|
·
ISO 40 (ER 32)(4-5-6-8-10-12-16) 8 mahrutlu ayna
ile içeri çekici mahrutlu ayna takımı
·
Bağlama parçası ISO 40-B16
·
Bağlama parçası ISO 40-MT3
·
Yandan frezeler, kayıcı yataklar için tutma fikstürü
ile yatay frezeleme konumu için sabit
·
Soğutma sistemi
·
Makina lambası
·
Soğutucu damla kabı
·
Döner taban ile birlikte katı makine mengenesi
·
Çalışma aletleri
|
| |
|
|
Teknik Veriler |
| Demir dökümde
delme kapasitesi |
| Çelikte delme
kapasitesi |
| Satıh freze
bıçağının frezeleme kapasitesi |
| Uçtan freze
bıçağının frezeleme kapasitesi |
| Mil ile dik
konumdaki çapraz tezgah arasındaki uzaklık |
| Y ekseni aktanım
mil kafası tutucu |
| Mil tutma fikstürü |
| Mil hızlan (11
kademe) |
| Freze kafasının
döndürülmesi |
| Freze kafasının
eğimlendirilmesi |
| Devirler (9
kademe) |
| Çapraz tezgahın
yükü (maksimum) |
| Çapraz tezgah
boyutu (U X G) |
| T oyuğu boyutu |
| Z ekseninin elle
aktanmı |
| Y ekseninin
otomatik aktarımı |
| X ekseninin
otomatik aktanım |
| Motor gücü 400
Volt/50 Hz |
| Boyutlar (U x G x
Y) |
| Net ağırlık |
|
| 22 mm |
| 18 mm |
| 85 mm |
| 16 mm |
| 90-520 mm |
| 630 mm |
| ISO 40 (DIN 2080,
DIN 69871) |
| 40-1600 devir |
| 360° |
| 360° |
| 18-310 mm/dak. |
| 350 kg |
| 260 XI120 mm |
| 14 mm, uzaklık 63
mm |
| 430 mm |
| 270 mm |
| 600 mm |
| 2.2 kW |
| 1,655x1.325x1,730
mm |
| 1,350
kg |
|
|
Aksesuarlar |
Ürün No |

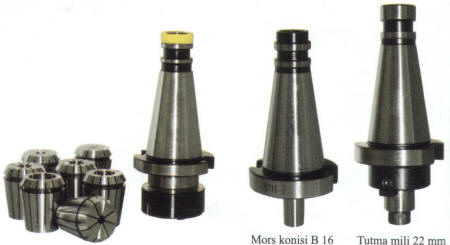

| Konik
zımba ISO 40/B16 için MT |
335 2070 |
| ISO
40/22 mm freze kafası için tutma mili |
335 2071 |
|
| |
|
 |
 |
Diskli
freze, ayarlanabilir yatak için
sabit ve halka ile yatay frezeleme
konumunda çalışırken. |
Sevkiyat
Kapsamı
Döner tabanla birlikte katı makina mengenesi |
|
|
|
 |
|
|
|
|
|
