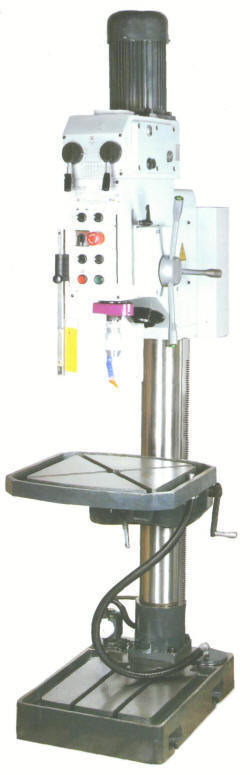

OPTIMUM - VİTESLİ,
SÜTUNLU MATKAP MAKİNALARI |
| |
|
|
•Taşlanmış
vites dişlileri ile sessiz çalışma
|
•Dişlilerin
yağ pompası ile otomatik olarak yağlanması
|
•Sertleştirilmiş
ve taşlanmış ana mil sayesinde yüksek
dönüş hassasiyeti
|

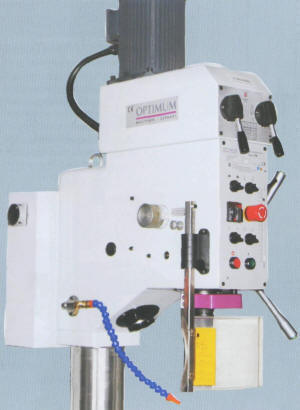

•Delme
kafasının ön tarafında yer alan vites koluyla 9
değişik hız ve iki kademeli tahrik motoruyla 18 değişik
hız |
•İki
kademeli motor için sıfır pozisyonlu hız şalteri
|
•Soğutma
maddesi pompası için şalter
|
•Delme/pafta
açma çalışmaları için seçim şalteri
|
•Sağa/Sola
doğru hareket için şalter
|
•Acil
durum şalteri
|
•Motor
korumalı, kapatılabilen ana şalter
|
•Önemli
olan kontrol elemanları, kullanımın kolay olması
için makinanın ön tarafından yer almaktadır
|
•Çalışma
masasının aydınlatılması için, delme kafası
içinde yer alan lamba
|
•Aletlerin
hızla değiştirilmesi için, yapısında dışarı itici
bulunan mil durdurma düzeni
|
•Etrafta
saçılan talaşlar ve parçacıklara karşı kullanıcıya
mümkün olan en yüksek korumayı sağlayan, mikro-
şalterli, pleksiglastan yapılmış, yüksekliği ayarlanabilen,
göz koruyucu levha
|
•Ön
taraftan okunan, milimetre taksimatlı, ayarlanabilen
delik derinliği tırnağı
|
•Delik
derinliği ayan avantajına sahip, elektromanyetik
paso
|
•Paso,
derin delikler açılırken, talaşın daha iyi teşekkül
etmesi için, gecikmesiz olarak devam ettirilmektedir.
|

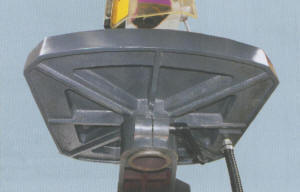

•Çaprazlamasına
T-Kanallı, arka tarafında iri yapılı tırtıllı,
üst yüzeyi hassas olarak işlenmiş,büyük boyutlu ve
masif yapılı delme masası
|
•Dişli
çubukla ayarlanan yükseklik
|
•Kendi
ekseni ve sütun etrafında 360° dönüş
|

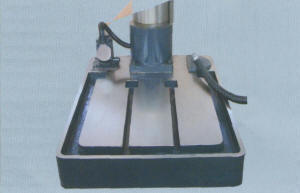

•T-kanallı,
üst yüzeyi hassas olarak işlenmiş, masif yapılı
taban levhası
|
•Yüksekliği
fazla olan iş parçaları ile çalışırken, çalışma
alanı olarak açılıp kıvrılan masa
|
•Masanın
yana çevrilmesi yolu ile özellikle yüksek iş
parçaları için çalışma yüzeyi olarak kullanılabilir.
|
|
|
| Kalite, verim ve fiyat için inandırıcı gerçekler |
| |
|
•Ağır
ve masif döküm yapı |
•Sessiz
çalışma ve stabilite sağlayan, büyük boyutlu ve kaim
cidarlı,çelik sütun |
|
•Taşlanmış
şanzıman dişlileri ile sessiz çalışma |
|
•Yağ
pompası ile otomatik yağlama |
•Stabil
yapılı, sertleştirilmiş ve taşlanmış ana mil
sayesinde
yüksek dönüş hassasiyeti |
•Delme
kafasının ön tarafında yer alan vites kumanda kolu
ile
seçilebilen, farklı 9 hız ve iki kademeli tahrik motoru ile sağlanan
farklı 18 hız |
•Çalışma
masası, delme kafasının yapısında yer alan lamba ile
aydınlatılmaktadır |
•Çaprazlamasına,
T-şeklinde kanallı, masif yapılı, büyük boyutlu,
arka
tarafında iri yapılı tırtıllı, yüzeyi hassas olarak işlenmiş taban
levhası |
|
•Dişli
çubuk ile yükseklik ayarı |
•T-şeklinde
kanallı, masif yapılı, büyük boyutlu, yüzeyi hassas
olarak
işlenmiş taban levhası |
|
•Entegre
soğutma maddesi pompası ve soğutma maddesi kabı
|
|
•Pafta
çekmek için donatım |
|
•Pinol
için otomatik tahrik |
|
 |
| Opsiyon olarak : |
•OPTI
BSI140 Makina mengenesi
|
Çeşitli işlerde kullanılabilen, hassas olarak taşlanmış, prizma şeklindeki
tırnakları değiştirlebilen, sanayi uygulamalı, matkap mengenesi |
| |
|
|
|
|
Sevkiyat Kapsamı |
· El sıkıııalı mandren
(0 -16 mm) B16
· Konik zımba MT 4
· Delme Masası
· Soğutma maddesi donatımı |
| |
|
|
Teknik Veriler |
|
Çelik delme gücü (maks.) |
|
Döküm delme gücü (maks.) |
|
Çelik malzemede pafta açma işi |
|
Döküm malzemede pafta
açma işi |
|
Açıklık |
|
Maks.mil-masa mesafesi |
|
Maks.mil-ayak mesafesi |
|
Mil alışı |
|
Mil devirleri |
|
Kademe sayısı |
|
Pinol yükselmesi |
|
Otomatik pinol pasosu |
|
Sütun çapı |
|
T-kanalı boyutu |
|
Masa boyutları (LxW) |
|
Çalışma alanı ayak (L x W) |
|
Motor gücü 400 V / 50 Hz |
|
Boyutlar(L x W x H) |
|
Net ağırlık |
|
|
35 mm |
|
45 mm |
|
M 24 |
|
M 30 |
|
350 mm |
|
780 mm |
|
1,320 mm |
|
MT4 |
|
50- 1,450 dv/dk |
|
18 |
|
180 mm |
|
2 kademe / 0.1 -0.2 mm/dak |
|
150 mm |
|
18 mm |
|
560 x 560 mm |
|
510x500 mm |
|
1.5 kW |
|
730 x 560 x 2,220 mm |
|
580 kg |
|
|
| |
|
 |
| |
Makinalar CE
standartlarına uygundur. |
|
|
|
|
|
|
