TORNA
MAKİNALARI AKSESUARLARI |
| |
|
RÖHM 3
Çeneli Aynalar |
Ürün no
|
| Ø 100
mm1 |
344 1010 |
| Ø 125
mm1 |
344 1025 |
| Ø 160
mm Camlock D1-4" |
344 1528 |
| Ø 200
mm Camlock D1-4" |
344 1531 |
| Ø 200
mm Camlock D1-6" |
344 1535 |
| Ø 250
mm Camlock D1-6" |
344 4020 |
| |
|
|
|
RÖHM 4
Çeneli Aynalar |
Ürün no
|
| Ø 100
mm1 |
344 1012 |
| Ø 125
mm1 |
344 1027 |
| Ø 160
mm Camlock D1-4" |
344 1529 |
| Ø 200
mm Camlock D1-4" |
344 1532 |
| Ø 200
mm Camlock D1-6" |
344 1536 |
| Ø 250
mm Camlock D1-6" |
344 4021 |
| |
|
|
|
 |
|
quantum
3 Çeneli Aynalar |
Ürün no
|
| Dönüş
hassasiyeti < 0,05mm |
| Ø 100
mm1 |
344 0710 |
| Ø 125
mm1 |
344 0712 |
| Ø 160
mm Camlock D1-4" |
344 0716 |
| Ø 200
mm Camlock D1-4" |
344 0720 |
| Ø 200
mm Camlock D1-6" |
344 0722 |
| Ø 250
mm Camlock D1-6" |
344 0725 |
| |
|
|
|
Yumuşak
Blok Çeneler |
Ürün no
|
|
quantum 3 çeneli mandren için |
|
| Ø 100
mm |
344 0810 |
| Ø 125
mm |
344 0812 |
| Ø 160
mm Camlock D1-4" |
344 0816 |
| Ø 200
mm Camlock D1-4" /Camlock D1-6" |
344 0820 |
| Ø 250
mm Camlock D1-6" |
344 0825 |
| |
|
|
|
 |
|
quantum
4 Çeneli Aynalar |
Ürün no
|
| Dönüş
hassasiyeti < 0,05mm |
| Ø 125
mm1.3 |
344 0714 |
| Ø 125
mm1 |
344 0713 |
| Ø 160
mm Combi
1.2 |
344 0717 |
| Ø 200
mm Combi
1.2 |
344 0721 |
| Ø 250
mm Combi
1.2 |
344 0726 |
|
|
 |
|
1 Monte
edilmemiş, mandren flanşı gereklidir. |
|
2 Merkezi
ve münferit olarak bağlanabilen çene |
| 3
Münferit
olarak bağlantı çenesi |
|
4 Çoklu
mandrenlerle kullanımı uygun değildir. |
|
| |
|
Tanıtım |
Ürün no
|
|

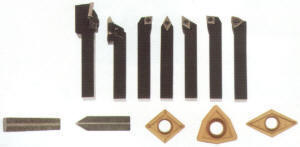

Torna Kalemi grubu HM
8 mm, 7 parça |
344
1011 |
| HM
değiştirme uçlarıyla |
|

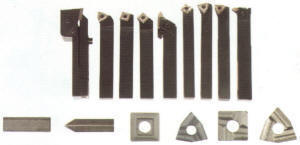

Torna Kalemi grubu HM
10 mm, 7 parça |
344
1111 |
| HM
değiştirme uçlarıyla |
| Titan
kaplamalı |
|
|
 |
|
344 1161 |
344 1162 |
344 1164 |
344 1165 |
344 1166 |
|
|
Yedek HM Değiştirme
uçları 8mm/10 mm |
|
| Oyma
işlemi ucu JCQ3x10 * |
344 1161 |
| Pafta
işlemi ucu JCL15-120x10 * |
344 1162 |
Kesme
işi ucu C 80° CCMT 0620204
Titan kaplamalı * |
344 1164 |
| Kesme
işi ucu W/80° WCMXO5O3O8R-53 Titan kaplamalı * |
344 1165 |
Kesme
işi ucu W/35° DCMT070204
Titan kaplamalı * |
344 1166 |
|
Ambalaj birimi ve fiyat birimi = 5 adet |
|
|
| |
|

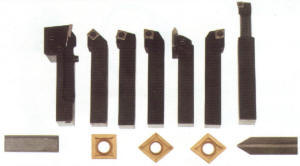

Yedek HM değiştirme
uçları 8mm/10 mm |
344
1211 |
| Oyma
işlemi ucu JCQ3x 10 * |
|
|
|
 |
|
344 1261 |
344 1162 |
344 1167 |
344 1268 |
344 1269 |
344 1270 |
|
|
Yedek HM değiştirme
uçları 12 mm |
|
| Oyma
işlemi ucu J200x10HSS * |
344
1261 |
| Pafta
işlemi ucu JCL15-120x 10 * |
344
1162 |
| Kesme
işi ucu S/90" 41005V * |
344
1267 |
| Kesme
işi ucu W/80° T31005F * |
344
1268 |
| Kesme
işi ucu S/9O0 41005FZ * |
344
1269 |
| Kesme
işi ucu W/80° T31005FZ * |
344
1270 |
|
Ambalaj birimi ve fiyat birimi = 5 adet |
|
|
 |
|
344 1261 |
344 1571 |
344 1164 |
344 1572 |
344 1263 |
|
|
Yedek HM değiştirme
uçları 16 mm |
|
| Oyma
işlemi ucu J200x10* |
344 1261 |
| Pafta
işlemi ucu M606* |
344 1263 |
| Kesme
işi ucu 9,3 mm S/90° |
344 1571 |
|
SCMT09T304-53 Titan kaplamalı * |
|
| Kesme
işi ucu C/80" CCMT 060204 Titan kaplamalı |
344 15 72 |
|
Ambalaj birimi ve fiyat birimi = 5 adet |
|
|
|
|
|
RÖHM
Döner Puntalar |
Ürün no
|
| MK
2 |
344 1003 |
| MK
3 |
344 1503 |
| MK
4 |
344 4003 |
|
|
 |
|
quantum
Döner Puntalar |
Ürün no
|
| MT
1 |
344 0701 |
| MT
2 |
344 0702 |
| MT
3 |
344 0703 |
| MT
4 |
344 0704 |
|
|
 |
|
Değiştirilebilen
Merkezleme Puntaları |
Ürün no
|
-
7 adet değiştirilebilen punta
- Gövde sertleştirilmiş ve taşlanmış, takım çeliği
imalatı
- Hassas iğne yatak rulman ile garanti edilen dönüş
hassasiyeti
- Takım olarak plastik kutu içinde |
| MT
2 |
344 0732 |
| MT
2 |
344 0733 |
| MT
2 |
344 0734 |
|
|
 |
|
İş bağlama grubu
3-25 mm, 17 parça, 5C
344 1509 |
Boyut
3 / 4 / 5 / 6 / 8 / 10 / 12 / 14 / 15 / 16 / 18 /
20 / 21 / 22 / 23 / 24 / 25 mm |
| D 1-4
" ( 344 1504 ) iş bağlama aynası ve genel olarak
kullanılan iş bağlama donatımı ( 335 1505 ) için
uygundur. |
|
|
 |
İş bağlama grubu 1
- 16 mm, 15 parça, ER 25
344 1109 |
| Boyut
1-2 / 2-3 / 3-4 / 4-5 / 5-6 / 6-7 / 7-8 / 8-9 / 9-10
/ 10-11 / 11-12 / 12 / 13 / 13-14 / 14-15 / 15-16 mm |
| D 1-4
" ( 344 1504 ) iş bağlama aynası ve genel olarak
kullanılan iş bağlama donatımı ( 335 1505 ) için
uygundur. |
|
|
 |
|
Tanıtım |
Ürün no
|
|

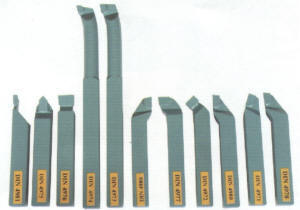

Torna Kalemi grubu HM
8 mm, 11 parça |
344
1008 |
| HM
parçasıyla |
|
 |
|

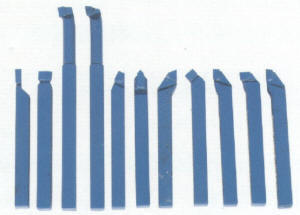

Torna Kalemi grubu HM
10 mm, 11 parça |
|
| HM
parçasıyla |
344
1108 |
|
 |
|

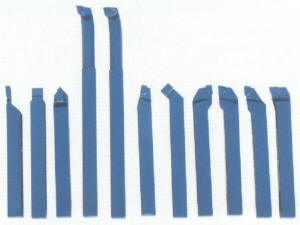

Torna Kalemi grubu HM
16 mm, 11 parça |
|
| HM
parçasıyla |
344
1508 |
|
 |
|
Universal soğutma
sistemi donatımı |
-
Kabı, esnek borusu, hortumu ve faz dcğiştiricili
400 V luk, Alman tipi şal ter-fış komisyonu ile. |
-
Kab hacmi 11 İt., soğutma maddesi hortumu için
mıknatıslı tesbit ayağı |
| -
Montaj işlemi basit |
|
Universal soğutma sistemi donatımı 230 V |
335
2002 |
|
Universal soğutma sistemi donatımı 400 V |
335
2001 |
|
|
 |
|
|
|
|
İsim |
Ürün No |
|

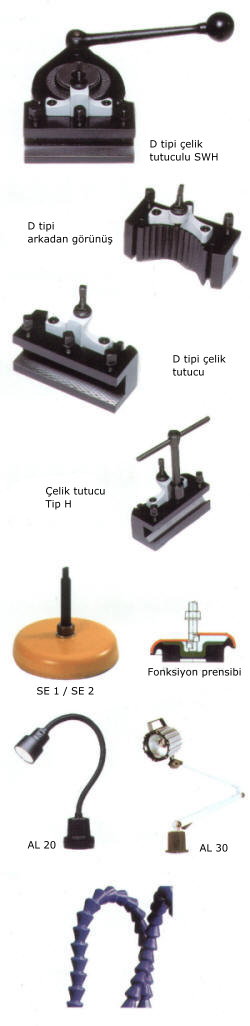

Çabuk değiştirilebilir çelik tutucu |
| Genel
olarak kullanılan tüm çabuk değiştirilebilir çelik
tutucular için uygundur |
|
Tekrarlama hassasiyeti 0,01 mm |
| 40
değişik açı durumu |
|
Tırtıllı vida ile yükseklik ayarı |
|
|
Çabuk değiştirilebilir
çelik tutucu SWH 1 - A |
338
4301 |
| Çelik
tutucu kafa A |
| Dört
köşe kalem için (Tip D) 3 çelik tutucu 20 x 90 |
|
Yuvarlak kalem için (Tip H) 1 çelik tutucu 20 x 90 |
|
Montajı basit |
| Yedek çelik
tutucu 20 x 90 Tip D |
338
4302 |
|
|
Çabuk değiştirilebilir
çelik tutucu grubu SWH 3 - E |
338
4303 |
| Çelik
tutucu kafa E |
| Dört
köşe kalem için (Tip D) 3 çelik tutucu 20 x 100 |
|
Yuvarlak kalem için (Tip H) 1 çelik tutucu 18 x 120 |
|
Montajı basit |
| Yedek çelik
tutucu 25 x 100 Tip D |
338
4304 |
|
|
Çabuk değiştirilebilir
çelik tutucu grubu SWH 5 - B |
338
4305 |
| Çelik
tutucu kafa E |
| Dört
köşe kalem için (Tip D) 3 çelik tutucu 25 x 100 |
|
Yuvarlak kalem için (Tip H) 1 çelik tutucu 18 x 120 |
|
Montajı basit |
| Yedek çelik
tutucu 25 x 120 Tip D |
338
4306 |
|
| |
|
Çabuk
değiştirilebilir çelik tutucu kafası |
A |
E |
B |
| Torna
işi çapı |
150-300 mm |
200
- 400 mm |
400
- 700 mm |
| Torna
makinası motoru maks. gücü |
2.2
kW |
4.4
kW |
6.6
kW |
| Maks.
kızak genişliği
(Z) |
100
mm |
120
mm |
100
mm |
Kesme
kenarı min. Yüksekliği
(X) |
h +
y |
h +
y |
h +
y |
| Kesme
kenarı maks. Yüksekliği |
x
+ hv |
x +
hv |
x +
hv |
|
Yükseklik ayar imkanı
(Hv) |
11
mm |
17
/ 15 mm |
20
/ 11 mm |
| Çelik
altlık
(Y) |
9
mm |
10/11 mm |
12.5/ 14 mm |
| İş
çeliği için altlı genişliği (D) |
12
mm |
20
mm |
20
mm |
| İş
çeliğinin maksimum yüksekliği
(H) |
20
mm |
20
mm |
25
mm |
| Maks.
toplam genişlik
(V) |
100
mm |
125
mm |
150
mm |
|
Toplam yükseklik
(S) |
54
mm |
68
mm |
75
mm |
|
Maksimum açıklık
(U) |
48
mm |
60
mm |
71
mm |
|
Normal delik
(T) |
20
mm |
20
mm |
32
mm |
| Maks.
Delik
(t maks.) |
31mm |
31
mm |
51
mm |
| Delme
derinliği |
35
mm |
35
mm |
45
mm |
|
| |
|
TERAZİLEME VE TİTREŞİM BÖLÜMLEME ELEMANLARI |
| SE 1 |
338
1012 |
| SE 2 |
338
1016 |
|
|
Çapasız, titreşim izole edici, yükseklik ayarlı |
| |
|
Eleman başına yük
(kg) |
SE 1 |
SE 2 |
|
|
Ø |
H |
L |
Pafta |
| Torna
makinaları maks |
330 |
800 |
|
SE 1 |
120 |
32 |
100 |
M12 |
| Freze
makinaları maks |
500 |
1,300 |
|
SE 2 |
160 |
35 |
120 |
M16 |
| Düz
taşlama makinaları maks. |
330 |
800 |
|
|
| Genel
makinalar maks. |
1,200 |
3,000 |
|
|
Maks.İzin verilen istatistik yük |
2,000 |
4,000 |
|
|
| |
|
Halojen Çalışma
Lambası AL 20 |
335 1140 |
|
Mıknatıs ayaklı ve montaj tablalı, 230 V bağlantı,
enteğre transformatör, 12 V ampul |
|
| |
|
Halojen Çalışma
Lambası AL 30 Montaj Tablalı |
335 1150 |
|
Montaj
tablalı, 230 V bağlantı, entegre transformatör, 12 V
ampul |
|
Stabil
yapılı ampul karpuzu, suya, yağa, toza ve darbelere
dayanıklı. |
|
| |
|
Soğutma Hortumu KMS 2 |
335 6660 |
|
İki
kollu, değişken soğutma maddesi hortumları |
|
Münferit plastik elemanlardan yapılmış, esnek,
stabil, paslanmaz |
|
Genel
olarak tüm takım makinaları için kullanılabilir. |
|
|
|
|
|
Makinalar CE standartlarına
uygundur. |
|
|
|
