OPTIMUM - TORNA
MAKİNALARI - Opti D 240 x 500 G / Opti D 240 x 500 G Vario |
| |

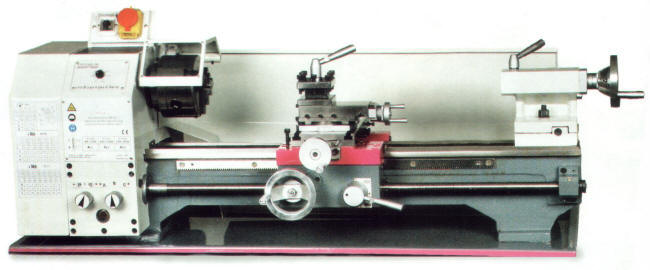

Opti D 240 x 500 G / Opti D 240 x 500 G Vario -
Zor beğenen kullanıcılar için, paso dişli gruplu hassas
torna makinası.Devir sayısı frekans doğrultucusu ile
kademesiz olarak ayarlanabilen "VARIO" modeli de temin
edilebilir.
|
| |
|
Kalite, verim ve fiyat için inandırıcı gerekçeler |
|
Sertleştirilmiş ve
sonradan ayarlanabilen hassas konik rulmanlı ana mil |
|
Sertleştirilmiş mil
ucu (DIN 55021) |
|
Ana milde <0,009 mm
olarak ölçülen, garantili yüksek dönüş hassasiyeti |
|
Yağ havuzu içinde
çalışan, yuvarlaklaştınlmış dişlilerle kolaylıkla
işleyen paso dişli grubu |
|
Kolay ve hızlı
değiştirilebilen devir sayısı |
|
Değiştirilebilen dişli
setiyle daha büyük pafta çekme alanı |
|
Pafta çekmek veya
boyuna otomatik torna işleri için kılavuz milli |
|
İndüktif yoluyla
sertleştirilmiş ve hassas olarak taşlanmış, yumuşak
döküm imalatı prizmatik yatak |
|
Kama çubuklar ile
toleranssız olarak sonradan ayarlanabilen kılavuzlar |
|
Güçlü ve bakım
gerektirmeyen motor |
IP 54'e göre,
düşük voltajda akım kesicili, kapatılabilen acil
durum şalterli sağa ve sola hareket
şalterli emniyet şalteri. |
|
DIN 8606'ya göre
imalat(Takım imalatı hassasiyeti) |
|
Uygun fiyat, hassas ve
kalıcı değer |
| |
|
|
| |
 |
• Çekiş gücü son derece
yüksek,dönme momenti seyri oldukça sabit olan, frekans doğrultucusu
ile
donatılmış "VARİO" modeli i 80-2500 dv/dk arasında değişken devir
sayılan
|
|
Model |
| Ürün no (230 V) |
| Ürün no (400 V) |
| |
|
|
D 240 x 500 G |
| 342 5001 |
| 342 5003 |
| |
|
|
D 240 x 500 G Vario |
| 342 5004 |
| - |
| |
|
| |
|
|
|
Teknik Bilgiler |
| Punta yüksekliği |
| Maks. Tornalama
çapı |
| Puntalar arası |
| Yatak genişliği |
| Mil deliği |
| Mil konisi |
| Karşı punta konisi |
| Karşı punta pinol
yüksekliği |
| Mil devir sayılan |
| İlerleme-metrik
(18) |
| İlerleme - Inch
(21) |
| Boyuna ilerleme
arahğı(3) |
| Üst kızak seyir
yolu |
| Düz kızak seyir
yolu |
| Motor gücü 50 Hz |
| Boyutlar mm |
| Net ağniık |
|
| 125 mm |
| 250 mm |
| 620 mm |
| 135 mm |
| 26 mm |
| MK 4 |
| MK 2 |
| 65 mm |
| 125 - 2.000 dv/dk |
| 0.2 - 3.5 mm |
| 8 - 56 TPI |
| 0.07 - 0.10 - 0.2 |
| 75 mm |
| 110 mm |
| 750 Watt |
| 1,100 x 540 x 480 |
| 125 kg |
|
| 125 mm |
| 250 mm |
| 620 mm |
| 135 mm |
| 26 mm |
| MK 4 |
| MK 2 |
| 65 mm |
| 20 - 2,500 dv/dk
|
| 0.2 - 3.5 mm
|
| 8 - 56 TPI |
| 0.07 - 0.10 - 0.2 |
| 75 mm |
| 110 mm |
| 750 W |
| 1,100 x 540 x 480 |
| 125 kg |
|
| |
|
|
|
Sevkiyat Kapsamı |
·
3 çeneli mandren
Ø
125 mm,
·
Sabit punta MK 2
·
Sabit punta MK 3
· Torna aynası koruyucusu
· Püskürtme duvarı
· Talaş teknesi
· Torna dayağı
· HSS Torna kalemi
· Dörtlü çelik tutucu
· Kullanma takımı
· Değiştirme dişlileri takımı |
|
|
|
İkna edici gerekçeler |
|
|
 |
 |
 |
 |
- Sertleştirilmiş ve taşlanmış sonradan
ayarlanabilen konik rulman yataklı ana mil
- Kısa koni, mil deliği 26 mm olan, sertleştirilmiş
mil ucu -
Yağ havuzu içinde çalışan, yuvarlaklaştınlmış
dişlilerle kolaylıkla işleyen paso dişli grubu
|
- Hassas olarak işlenmiş kızak Q 0,04/0,02 m olarak
ayarlanabilen hassas
taksimatlı el tekerleri
- Dörtlü torna kalemi tutucusu
- Kama çubuklar ile
toleranssız olarak sonradan
ayarlanabilen kılavuzlar
|
- Konik torna işleri için ayarlanabilen karşı punta
- Karşı punta-pinol ve 0,02 mm
olarak ayarlanabilen hassas taksimatlı el tekeri
|
- Indüktif yoluyla sertleştirilmiş (HRC42-52)
ve hassas olarak taşlanmış, yumuşak döküm imalatı,
prizmatik yatak |
|
| |
Makinalar CE standartlarına uygundur. |
|
|
|
|
