OPTIMUM - TORNA
MAKİNALARI - Opti D 280 x 700 G / Opti D 280 x 700 G Vario |
| |

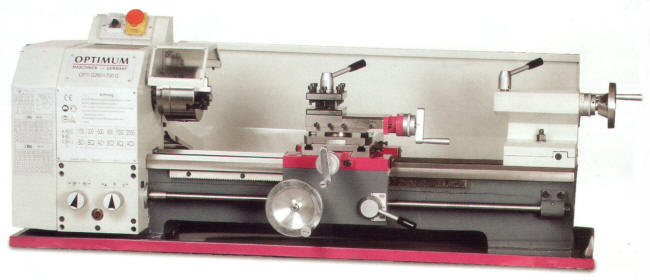

Opti D 280 x 700 G / Opti D 280 x 700 G Vario -
Zor beğenen kullanıcılar için, paso dişli gruplu hassas
torna makinesi. Devir sayısı frekans doğrultucusu ile
kademesiz olarak ayarlanabilen "VARİO" modeli de temin
edilebilir.
|
| |
|
Kalite, verim ve fiyat için inandırıcı gerekçeler |
| Sertleştirilmiş ve
sonradan ayarlanabilen hassas konik rulmanlı ana mil |
| Sertleştirilmiş
mil ucu (DIN 55021) |
| Ana milde <0,009
mm olarak ölçülen, garantili yüksek dönüş
hassasiyeti |
| Yağ havuzu içinde
çalışan, yuvarlaklaştırılmış dişlilerle kolaylıkla
işleyen paso dişli grubu |
| Kolay ve hızlı
değiştirilebilen devir sayısı |
| Değiştirilebilen
dişli setiyle daha büyük pafta çekme alanı |
| Pafta çekmek veya
boyuna otomatik torna işleri için kılavuz milli |
| İndüktif yoluyla
sertleştirilmiş ve hassas olarak taşlanmış, yumuşak
döküm imalatı prizmatik yatak |
| Kama çubuklar ile
toleranssız olarak sonradan ayarlanabilen kılavuzlar |
| Güçlü ve bakım
gerektirmeyen motor |
IP 54'e göre,
düşük voltajda akım kesicili, kapatılabilen acil
durum şalterli sağa ve sola hareket
şalterli emniyet şalteri. |
| DIN 8606'ya göre
imalat(Takım imalatı hassasiyeti) |
| Uygun fiyat,
hassas ve kalıcı değer |
| |
|
|
| |
 |
| |
|
Model |
| Ürün no (230 V) |
| Ürün no (400 V) |
| |
|
|
D 280 x 700 G |
| 342 7001 |
| 342 7003 |
| |
|
|
D 280 x 700 G Vario |
| 342 7004 |
| - |
| |
|
| |
|
|
|
Teknik Bilgiler |
| Punta yüksekliği |
| Maks.tornalama
çapı |
| Puntalar arası |
| Yatak genişliği |
| Mil deliği |
| Mil konisi |
| Mil devir sayıları |
| İlerleme (metrik)
(18) |
| İlerleme-Inch (21) |
| Karşı punta konisi |
| Boyuna ilerleme
aralığı |
| Üst kızak seyir
yolu |
| Düz kızak seyir
yolu |
| Karşı punta-pinol
yüks. |
| Motor gücü 230
Volt / 50 Hz |
| Boyutlar (UxGxY) |
| Net ağırlık |
| |
|
| 140 mm |
| 280 mm |
| 700 mm |
| 180 mm. |
| 26 mm |
| MK 4 |
| 150-2,000 dv/dk |
| 0.2-3.5 mm |
| 8 - 56 TPI |
| MK 2 |
| 0.07 - 0.3 |
| 60 mm |
| 160 mm |
| 100 mm |
| 850 Watt |
| 1,400 x 600 x 500 |
| 180 kg |
| |
|
| 140 mm |
| 280 mm |
| 700 mm |
| 180 mm |
| 26 mm |
| MK 4 |
| 20 - 2,500 dv/dk |
| 0.2 - 3.5 mm |
| 8 - 56 TPI |
| MK 1 |
| 0.07 - 0.3 |
| 60 mm |
| 160 mm |
| 100 mm |
| 850 Watt |
| 1,400 x 600 x 500 |
| 180 kg |
| |
|
| |
|
|
|
Sevkiyat Kapsamı |
· 3 çeneli mandren
Ø
125 mm
· Sabit punta MK 2 1 Sabit punta MK 4
· Torna aynası koruyucusu
· Püskürtme duvarı
· Talaş teknesi
· HSS Torna kalemi
· Torna dayağı
· Dörtlü çelik tutucu
· Kullanma takımı
· Değiştirme dişlileri takımı |
|
|
|
İkna edici gerekçeler |
|
|
 |
 |
 |
 |
- Sertleştirilmiş ve taşlanmış sonradan
ayarlanabilen konik rulman yataklı ana mil
- Kısa koni, mil deliği 26 mm olan,
sertleştirilmiş mil ucu
- Yağ havuzu içinde çalışan, yuvarlaklaştırılmış
dişlilerle kolaylıkla işleyen paso dişli grubu
|
- Pafta çekmek için
değiştirilebilen dişli seti
- Dişli kayışla basit ve
çabuk devir sayısı değişimi
|
- Hassas olarak imlenmiş kızak 0,04/0,01 m olarak
ayarlanabilen hassas
taksimatlı el tekerleri
- Dörtlü torna kalemi tutucusu
- Kama çubuklar ile
toleranssız olarak sonradan
ayarlanabilen kılavuzlar
|
- Konik torna işleri için ayarlanabilen karşı
punta
- Karşı punta-pinol ve 0,02 mm olarak
ayarlanabilen hassas taksimatlı el tekeri
- İndüktif yoluyla sertleştirilmiş (HRC42-52)
ve hassas olarak taşlanmış, yumuşak döküm imalatı,
prizmatik yatak |
|
| |
Makinalar CE standartlarına
uygundur. |
|
|
|
|
