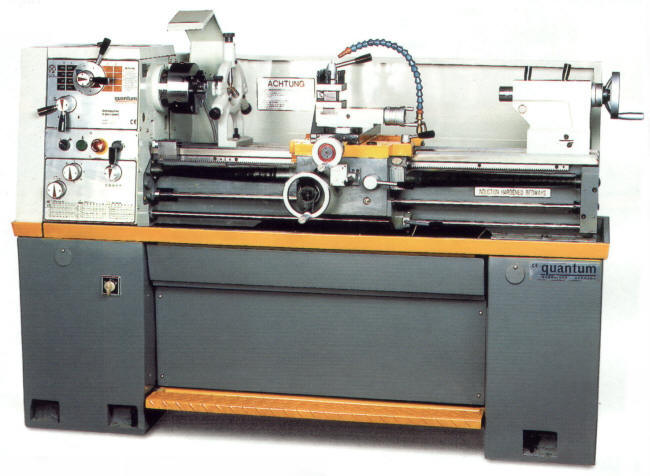

quantum D 360 x 1000 -
Komple donatımlı, ana mil ve talaş miline sahip toma
makinası. Paso artışlarının çabuk ve rahatlıkla
değiştirilmesi için, paso dişli grubu kapalıdır.
|
| |
|
Kalite, verim ve fiyat için inandırıcı gerekçeler |
| Yumuşak dökümden
imal edilmiş, indüktif yöntemiyle sertleştirilmiş
hassas olarak taşlanmış, kasis yapılı prizma yatak |
| Camlock mil alışı
ASA D 1 -4" |
Yağ havuzu içinde
çalışan iş mili sertleştirilmiş ve taşlanmış olup, 2
adet ayarlanabilen hassas
konik rulman ile desteklenmektedir. |
| Garantili mil ucu
dönüş hassasiyeti < 0,015 mm |
| Sertleştirilmiş ve
taşlanmış olan iş mili şanzıman dişlileri rahat
hareket etmektedir |
Ana mil ve talaş
mili tahrik mekanizması, yağ havuzu içinde çalışan
paso dişli grubu vasıtasıyla
kolaylıkla devrelenmektedir. |
| Ana mil ve talaş
mili pasosunun aynı anda çalışması, bloklama ile
önlenmiştir |
| Talaş mili için
ayarlanabilen kayma kavraması |
| Konik torna işleri
için +/-5 mm kaydmlabilen karşı punta |
| Sağa ve sola doğru
dönüş kumanda miliyle çalıştırılmaktadır. |
| Düşük voltajda
devre kesici, acil durum şalteri ve motor koruyucu
şalter |
| Yatak dirseği
dışarıalınabilir. |
| Teslim alma
tutanağı |
| DIN 8606'ya göre
(takım imalatı hassasiyeti) imal edilmiştir. |
|
|
 |
| |
|
|
|
| |
|
|
Teknik Bilgiler |
| Punta yüksekliği |
| Maks. Tornalama
çapı |
| Süport üzerinde
torna işi için |
| Köprüsüz torna işi
için |
| Puntalar arası |
| Mil deliği |
| Mil konisi |
| Karşı punta konisi |
| Mil alışı |
| Mil devir sayılan |
| Boyuna ilerleme
aralığı (42) |
| Enine ilerleme
aralığı (42) |
| Pafta (metrik)
(37) |
| Adım-İnç (28) |
| Üst kızak seyir
yolu |
| Düz kızak seyir
yolu |
| Pinol yükselmesi |
| Ana motor gücü 400
V/50 Hz |
| Soğutucu pompa |
| Boyutlar (U x G x
Y) |
| Net ağırlık |
|
| 180 mm |
| 356 mm |
| 220 mm (maks.) |
| 516 mm (maks.) |
| 1,000 mm |
| 38 mm 1 |
| MT 5 |
| MT 3 |
| Camlock D 1 - 4" |
| 45-1,800 dv/dk |
| 0.043 - 0.653
mm/dv |
| 0.015 - 0.220
mm/dv |
| 0.4 - 7 mm |
| 4 - 56 TPI |
| 100 mm |
| 180 mm |
| 120 mm |
| 1.5/2.4 kW/400
V/50 Hz |
| 0.04 kW |
| 1,920 x 740 x
1,194 mm |
| 880 kg |
|
| |
|
|
Sevkiyat Kapsamı |
· 3 çeneli mandren
Ø
160 mm
· Genel olarak kullanılan ve ayarlanabilen
4 çeneli mandren
Ø
200 mm
· Düz ayna
Ø
320 mm
· Sabit lünet
· Gezer lünet
· Makina için altyapı (mont. yok)
· Soğutma maddesi donatımı
· Püskürtme duvarı (mont. yok)
· 2 kademeli tahrik motoru
· Mandren koruyucusu
· Hassas ayarlı pozisyon tamponu
· Mil freni
· Kullanma takımı
· Siemens elektrik donatımı
· Yüksek kalite mobil yağıyla yapılan ilk dolum |
|
|
|
İkna edici gerekçeler |
|
|
 |
 |
 |
 |
- Sertleştirilmiş ve taşlanmış olan iş mili, 2 adet
ayarlanabilen hassas konik rulman ile
desteklenmektedir.
- Sertleştirilmiş ve taşlanmış olan iş mili
şanzıman diş lileri rahat hareket etmektedir. |
- Hassas olarak işlenmiş
kızaklar
- Her iki tarafa doğru 45°
dönebilen üst süport
- 0,04/0,02 mm olarak
ayarlanabilir hassas
taksimatlı el çarkları
- Dörtlü-torna çeliği tutucusu
- Tüm kılavuzlar kama
çubuklarla ayarlanabilir
|
- Konik torna işleri için ayarlanabilen karşı punta
- 0,025 mm olarak ayarlanabilir hassas taksimatlı
el çarkı ve karşı punta pinolu
- İndüktif yöntemiye sertleştirilmiş ve taşlanmış
prizma yatak
|
- Değiştirilebilir çeneli, yüksek
hassasiyetli, quantum 3 çeneli mandren |
|
| |
Makinalar CE standartlarına
uygundur. |
|
|
|
|
