OPTIMUM - TORNA
MAKİNALARI - quantum D 460 x 1000
quantum D 460 x 1500
quanfum D 460 x 2000 |
| |
|

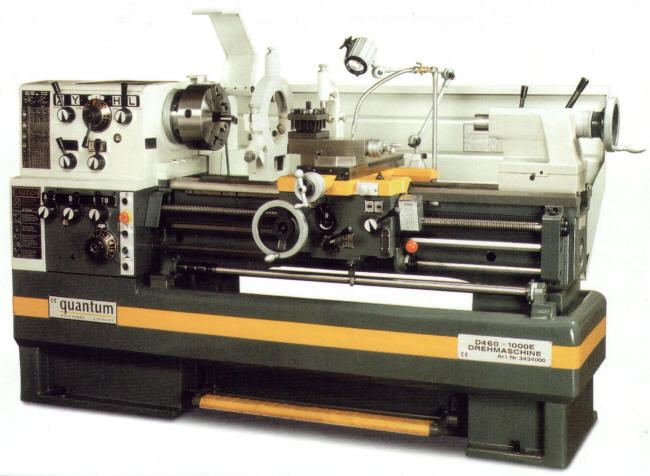

quantum D 460 x 1000 / quantum D 460 x 1500 / quanfum D 460
x 2000 -
Komple donatımlı, güçlü yapılı ana mil ve talaş miline sahip
torna makinası. Alt apı ve makina yatağı tek parça halinde
döküm imalat olarak yapıldığı için, gayet sessiz ve
titreşimsiz çalışma. |
| |
|
Kalite, verim ve fiyat için inandırıcı gerekçeler |
| Camlock mil alışı
ASA D 1 -6" |
| Yağ havuzu içinde
çalışan iş mili sertleştirilmiş ve taşlanmış olup, 2
adet ayarlanabilen hassas konik rulman ile
desteklenmektedir |
| Garantili mil ucu
dönüş hassasiyeti < 0,015 mm |
| Yağ banyosu içinde
hassas rulmanlar üzerinde çalışan, kapalı olarak
düzenlenmiş hızlı devreleme-paso dişli
grubu,dişliler ve miller sertleştirilmiş ve
taşlanmıştır |
| Mehanit döküm
imalatı, tek parça halinde dökülmüş, alt yapı ve
makine yatağı |
| Yatak dirseği
dışarı alınabilir |
| Sertleştirilmiş ve
taşlanmış yatak kılavuz yollan |
| Takım kızağı
içinde merkezi yağlama |
| Süportum boyuna
hareketi için, dört adet tampon tırnaklı tampon
çubuk |
| Konik torna işleri
için kaydmlabilen karşı punta |
| Sağa ve sola doğru
dönüş kumanda miliyle çalıştırılmaktadır |
| Düşük voltaj hali
için devre kesici, acil durum şalteri ve motor
koruyucu şalter |
| Mil için mekanik
ayak freni |
| DIN 8606'ya göre
(takım imalatı hassasiyeti) imal edilmiştir. |
|
|
 |
| |
|
|
|
|
|
| |
|
|
|
|
Teknik Bilgiler |
| Punta yüksekliği |
| Maks. Tornalama
çapı |
| Süport üzerinde
toma işi için maks.Ø |
| Köprüsüz torna işi
için maks.Ø |
| Yatak köprüsü
uzunluğu |
| Puntalar arası |
| Mil deliği |
| Mil alışı |
| Mil konisi |
| Karşı punta konisi |
| Karşı punta-pinol
yüks. |
| Mil devir sayılan |
| Boyuna ilerleme
aralığı (40) |
| Enine ilerleme
aralığı (40) |
| Pafta (metrik)
(53) |
| Adım-İnç (40) |
| Üst kızak seyir
yolu |
| Düz kızak seyir
yolu |
| Ana motor gücü 400
V/50 Hz |
| Boyutlar (UxGxY) |
| Net Ağırlık |
|
| 230 mm |
| 460 mm |
240 mm
|
| 650 mm |
| 155 mm |
| 1,000 mm |
| 58 mm |
| Camlock D 1 - 6" |
| MT 6 |
| MT 4 |
| 120 mm |
| 32 - 2,000 dv/dk |
| 0.032 - 0.898 |
| 0.016-0.449 |
| 0.4 - 14 mm |
| 2 - 56 TPI |
| 120 mm |
| 230 mm |
| 5.5 kW |
| 2,180x910x1,640 |
| 1,700 kg |
|
| 230 mm |
| 460 mm |
240 mm
|
| 650 mm |
| 155 mm |
| 1,500 mm |
| 58 mm |
| Camlock D 1 - 6" |
| MT 6 |
| MT 4 |
| 120 mm |
| 32 - 2,000 dv/dk |
| 0.032-0.898 |
| 0.016-0.449 |
| 0.4- 14 mm |
| 2 - 56 TPI |
| 120 mm |
| 230 mm |
| 5.5 kW |
| 2,680x980x1,640 |
| 1,950 kg |
|
| 230 mm |
| 460 mm |
240 mm
|
| 650 mm |
| 155 mm |
| 2,000 mm |
| 58 mm |
| Camlock D 1 - 6" |
| MT 6 |
| MT 4 |
| 120 mm |
| 32 - 2,000 dv/dk |
| 0.032 - 0.898 |
| 0.016-0.449 |
| 0.4 - 14 mm |
| 2 - 56 TPI |
| 120 mm |
| 230 mm |
| 5.5 kW |
| 3,180x980x,640 |
| 2,400 kg |
|
| |
|
|
|
|
Sevkiyat Kapsamı |
· 3 çeneli mandren
Ø
250 mm
· Ayarlanabilen 4 çeneli mandren
Ø
300 mm
· Düz ayna
Ø
350 mm
· Sabit lünet
· Gezer lünet
· Makina için altyapı
· Soğutma maddesi donatımı
· Püskürtme duvarı (mont. yok)
· Mil freni
· Halojen lamba
· Pafta saati
· Kullanma takımı
· Yüksek kalite mobil yağıyla yapılan ilk dolum |
|
|
|
|
|
İkna edici gerekçeler |
|
|
|
|
 |
 |
 |
 |
- Yağ havuzu içinde rahatlıkla devrelenerek çalışan
dişli
grubu -
Geliştirilmiş, sertleştirilmiş ve taşlanmış dişli
grubu
- Ayarlanbilen konik rulman yataklarıyla
desteklenen, sertleştirilmiş iş mili
|
- Ayarlanabilen kama çubuklar
- Kılavuz yollar için merkezi yağlama
- Yağ havuzu içinde çalışan
miller ve dişliler
- Ayarlanabilen kama
kavraması
|
- Yağ banyosu içinde hassas rulmanlar üzerinde
çalışan, kapalı olarak düzenlenmiş hızlı
devreleme-paso dişli grubu, dişliler ve miller
sertleştirilmiş ve taşlanmıştır.
|
- Değiştirilebilir çeneli, yüksek
hassasiyetli, quantum 3 çeneli mandren |
|
| |
|
Makinalar CE standartlarına
uygundur. |
|
|
|
|
|
 |
 |
