Kaynak
Makinaları (LE)

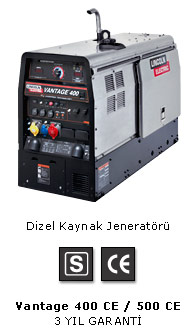

VANTAGE 400 CE, 500
CE
|
|
|
| |
| Genel Özellikleri : |
|
Özellikle boru kaynağında yukarıdan aşağıya pozisyonda gerçekleştirilen 'CC' örtülü elektrod kaynağı, 'CV' gazaltı kaynağı, 'Dokun-Başlat' (Touch-Start) TIG kaynağı ve karbon kesme uygulamalarında mükemmel kaynak özellikleri sağlar.
'VANTAGE 400 CE' ø 8 mm, 'VANTAGE 500 CE' ise ø 10 mm'ye kadarki karbon elektrodlarla çalışma olanağı sağlar.
Selülozik elektrodlarla gerçekleştirilen yukarıdan aşağıya pozisyondaki boru kaynağı uygulamalarında mükemmel performans sağlar.
Kolay tutuşturma ve yeniden tutuşturma için dahili 'Sıcak Başlangıç (Hot Start)' özelliğine ile donatılmıştır.
Harici güç için AC 50 Hz, tek faz 230 V ve üç faz 400 V seçimi yapabilme olanağı vardır.
Güvenilir, 4 silindirli, su soğutmalı ve 1500 dev/dak Perkins dizel motor ile donatılmıştır.
Kasası küçük boyutlu ve hafiftir.
Paslanmaz çelik gövde sayesinde yıpranmalara karşı daha fazla koruma ve dayanım sağlanmıştır.
Daha fazla güvenlik için VRD™ (Gerilim Düşürme) sistemi ile donatılmıştır.
Yeni belirlenen Avrupa normlarına uygun düşük ses seviyesine sahiptir. Benzer ölçülerdeki yarı kapalı ve açık kaynak jeneratörlerine oranla çevreye daha düşük motor gürültüsü yayar.
IEC 974-9 ve CE standartlarına tam uyumludur.
Jeneratör grubu 3 yıl LINCOLN garantilidir. Motor sistemi ise üretici firma tarafından ayrıca garanti edilmiştir.
|
|
|
|
|
|
 |
|
| |

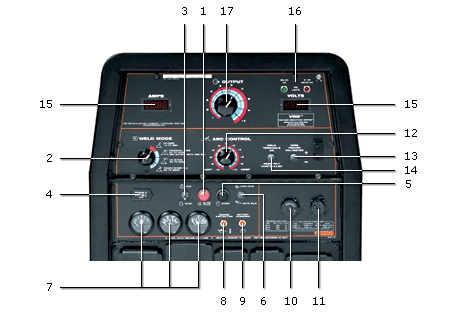

1 . Isıtıcı buji düğmesi
2 . Kaynak modu seçim anahtarı
3 . Çalıştırma / Durdurma anahtarı
4 . Çalışma saati sayacı
5 . Marş düğmesi
6 . Motor rölanti anahtarı
7 . Yakıt seviyesi, motor sıcaklığı, yağ basıncı göstergeleri
8 . Motor koruma lambası
9 . Akü şarj lambası
10 . 14 pinli tel besleme ünitesi bağlantı soketi
11 . 6 pinli uzaktan kumanda bağlantı soketi
12 . Ark kuvveti ve endüktans kontrolü anahtarı
13 . Kaynak kutup değiştirme anahtarı
14 . Tel besleme ünitesi voltmetresi için kutup anahtarı
15 . Dijital ampermetre ve voltmetre
16 . VRD™ gösterge lambaları
17 . Kaynak akımı ayar anahtarı |
|
| |
|
| |
'Chopper™ Teknolojisi' Nedir ? : |
|
| |
Lincoln'ün patentli ve ödüllü 'Chopper Teknolojisi', genel amaçlı örtülü elektrod, yukarıdan aşağıya pozisyondaki boru kaynağı uygulamaları, DC TIG, MIG, özlü tel ve ark ile kesme uygulamaları için mükemmel DC ark kaynağı performansı sağlar. Chopper Teknolojisi ayrıca arkı kolay başlatma, sakin ark ile çalışma, düşük sıçrama, mükemmel kaynak dikişi görüntüsü konularında da kaynakçıya büyük avantajlar sağlamaktadır. |
|
|
|
|
 |
|
 |
|
| |
'VRD™' (Gerilim Düşürme Sistemi) Nedir ? : |
|
| |
VRD™ (Gerilim Düşürme Sistemi) özellikle ıslak alanlarda, sıcak, nemli ve bunaltıcı şartlar gibi yüksek elektrik çarpması tehlikesi olan çalışma ortamlarında 'CC - Örtülü Elektrod Kaynak Modu' ile çalışırken daha fazla güvenlik sağlamaktadır. VRD™, kaynak yapılmadığı zaman kaynak akımı çıkışındaki açık devre voltajını 32 voltun altına indirir. VRD™ makinanın içindeki bir elektrik şalterinin 'ON (Açık)' konumuna çevrilmesi ile devreye sokulur. Gösterge lambaları gerilimi denetler. Kaynak yapılmadığında 32 volttan daha düşük gerilim için yeşil, kaynak sırasında ise, arkın gerçek gerilimine göre, 32 volttan daha yüksek gerilim için kırmızı veya daha düşük gerilim için ise yeşil lamba yanar. |
|
| |
|
| |
Teknik Özellikleri
(Vantage 400 CE) : |
|
| |
Nominal çıkış akımı ve gerilimi
Çıkış akımı aralığı (maks)
AC jeneratör gücü
AC jeneratör prizleri
Ağırlık
Boyutlar (G x Y x D)
|
|
: 350 A - 34 V - % 100
400 A - 30 V - % 60
: 30 - 400 A
: 13.2 KW
: 400 V - 3 Faz (1 adet)
230 V - 1 Faz (2 adet)
: 560 kg
: 642 x 913 x 1524
|
|
|
| |
Motor Özellikleri |
|
| |
Model
Tip
Hacim
Beygir gücü
Motor devri
Gürültü seviyesi
Yakıt tüketimi
Kapasite
|
|
: Perkins 404C-22 (dizel)
: 4 silindirli, 4 zamanlı, su soğutmalı
: 2200 cc
: 28 HP
: 1500 dev/dak (tam yük)
1200 dev/dak (düşük rölanti)
: 96 LWA (ses gücü)
71 dBA @ 7M (ses seviyesi)
: 4.81 lt/saat (tam yük)
1.10 lt/saat (düşük rölanti)
: 57 lt (yakıt)
10.6 lt (yağ)
7.6 lt (soğutucu) |
|
|
| |
Teknik Özellikleri
(Vantage 500 CE) : |
|
| |
Nominal çıkış akımı ve gerilimi
Çıkış akımı aralığı (maks)
AC jeneratör gücü
AC jeneratör prizleri
Ağırlık
Boyutlar (G x Y x D)
|
|
: 400 A - 36 V - % 100
450 A - 38 V - % 60
: 30 - 500 A
: 17.0 KW
: 400 V - 3 Faz (1 adet)
230 V - 1 Faz (2 adet)
: 570 kg
: 642 x 913 x 1524
|
|
|
| |
Motor Özellikleri |
|
| |
Model
Tip
Hacim
Beygir gücü
Motor devri
Gürültü seviyesi
Yakıt tüketimi
Kapasite
|
|
: Perkins 404C-22 Turbo (dizel)
: 4 silindirli, 4 zamanlı, su soğutmalı
: 2200 cc
: 38 HP
: 1500 dev/dak (tam yük)
1200 dev/dak (düşük rölanti)
: 96 LWA (ses gücü)
71 dBA @ 7M (ses seviyesi)
: 6.50 lt/saat (tam yük)
1.16 lt/saat (düşük rölanti)
: 57 lt (yakıt)
10.6 lt (yağ)
7.6 lt (soğutucu) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
