DEĞİŞEBİLİR UÇLU DELİK KAFALARI

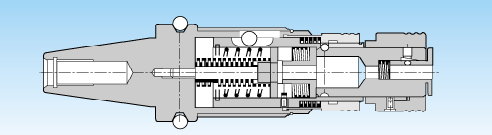

    KOMPLE KILAVUZ ÇEKME ADAPTÖRÜ

Takım Kod No
BT40  TKÇB31  95( M4,5-M20 )
BT50  TKÇB31  95( M4,5-M20 )

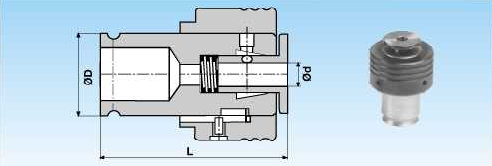

     KILAVUZ ÇEKME BAŞLIĞI


Takım Kod No

 ØD Ød L
TKÇB-A-6.1 31 6,1 69,6
TKÇB-A-7.1 31 7,1 69,6
TKÇB-A-8.1 31 8,1 69,6
TKÇB-A-9.1 31 9,1 69,6
TKÇB-A-11.1 31 11,1 69,6
TKÇB-A-12.1 31 12,1 69,6
TKÇB-A-14.1 31 14,1 69,6
TKÇB-A-16.1 31 16,1 69,6
TKÇB-A-18.1 31 18,1 69,6

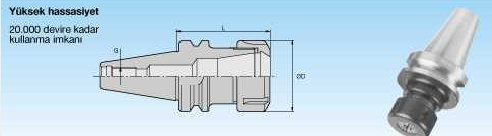

      SUPER "ER" PENSLİ TUTUCULAR BT-MAS 403-82 (JAPON STANDARDI)

Takım Kod No Şaft Pens Tipi Somun Kod No Sıkma Kapasitesi L G ØD
BT40 ER20-75 BT40 TM20 FM 1,0-13,0 1,0-13,0 75 M16 35
BT40 ER25-75 BT40 TM25 FM 2,0-16,0 2,0-16,0 75 M16 45
BT40 ER25-105 BT40 TM25 FM 2,0-16,0 2,0-16,0 105 M16 45
BT40 ER20-75 BT50 TM20 FM 1,0-13,0 1,0-13,0 75 M24 35
BT40 ER25-75 BT50 TM25 FM 2,0-16,0 2,0-16,0 75 M24 45
BT40 ER25-105 BT50 TM25 FM 2,0-16,0 2,0-16,0 105 M24 45
BT40 ER32-105 BT50 TM32 FM 3,0-20,0 3,0-20,0 105 M24 50

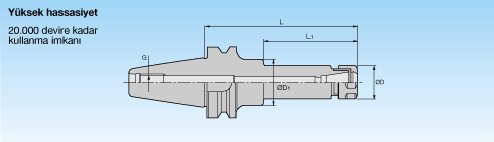

Takım Kod No Şaft Pens Tipi Somun Kod No Sıkma Kapasitesi L1 L G ØD ØD1
BT40 ER16-105 BT40 ER TM16 FM 1,0-13,0 105 85 M16 28 40
BT40 ER16-150 BT40 ER TM16 FM 1,0-13,0 150 100 M16 28 40
BT40 ER20-150 BT40 ER TM20 FM 1,0-13,0 150 100 M16 35 45
BT50 ER16-105 BT50 ER TM16 FM 1,0-13,0 105 85 M24 28 40
BT50 ER16-150 BT50 ER TM16 FM 1,0-13,0 150 100 M24 28 40
BT50 ER20-150 BT50 ER TM20 FM 1,0-13,0 150 100 M24 35 45
BT50 ER25-150 BT50 ER TM25 FM 2,0-16,0 150 100 M24 45 55

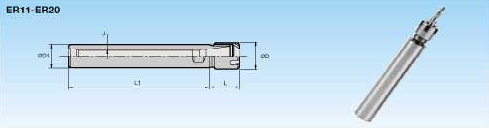

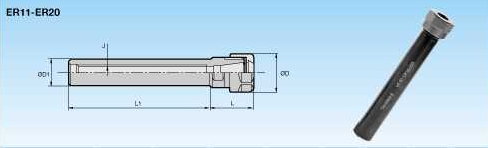

      SUPER HOLDER "ER" TİPİ VELDON ŞAFT PENSLİ TUTUCULAR

Takım Kod No Şaft D1 Pens Tipi Somun Kod No Sıkma Kapasitesi L1 J L ØD
VS16 ER11-105 16 ER11 TM11 FM 1,0-6,0 75 8 25 16
VS20 ER11-150 20 ER11 TM11 FM 1,0-6,0 150 8 25 16
VS16 ER16-105 16 ER16 TM16 FM 1,0-10,0 105 10 32 23
VS20 ER16-150 16 ER16 TM16 FM 1,0-10,0 150 10 32 23
VS20 ER20-105 20 ER20 TM20 FM 1,0-13,0 105 12 38 28
VS20 ER20-150 20 ER20 TM20 FM 1,0-13,0 150 12 32 28
Takım Kod No Şaft D1 Pens Tipi Somun Kod No Sıkma Kapasitesi L1 J L ØD
VS20 ER11-105 20 ER11 TM11 FM1 1,0-6,0 75 8 22 20
VS20 ER11-150 20 ER11 TM11 FM1 1,0-6,0 150 8 22 20
VS20 ER16-105 20 ER16 TM16 FM1 1,0-10,0 105 10 28 28
VS25 ER16-150 25 ER16 TM16 FM1 1,0-10,0 150 10 28 28
VS25 ER20-105 25 ER20 TM20 FM1 1,0-13,0 105 12 40 35
VS24 ER20-150 25 ER20 TM20 FM1 1,0-13,0 150 12 40 35

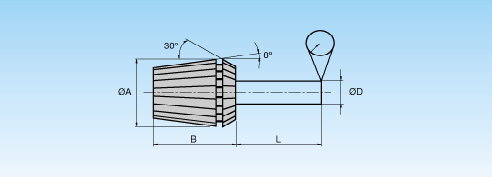

     DIN 6499 HASSAS "ER" TUTUCU PENSLERİ

ER16 ER20 ER25 ER32 ER40
ER 16 ER 20-1 ER 25-2 ER32-3 ER40-4
ER 16 ER 20-2 ER 25-3 ER32-4 ER40-5
ER 16 ER 20-3 ER 25-4 ER32-5 ER40-6
ER 16 ER 20-4 ER 25-5 ER32-6 ER40-7
ER 16 ER 20-5 ER 25-6 ER32-7 ER40-8
ER 16 ER 20-6 ER 25-7 ER32-8 ER40-9
ER 16 ER 20-7 ER 25-8 ER32-9 ER40-10
ER 16 ER 20-8 ER 25-9 ER32-10 ER40-11
ER 16 ER 20-9 ER 25-10 ER32-11 ER40-12
ER 16 ER 20-10 ER 25-11 ER32-12 ER40-13
  ER 20-11 ER 25-12 ER32-13 ER40-14
  ER 20-12 ER 25-13 ER32-14 ER40-15
  ER 20-13 ER 25-14 ER32-15 ER40-16
    ER 25-15 ER32-16 ER40-17
    ER 25-16 ER32-17 ER40-18
      ER32-18 ER40-19
      ER32-19 ER40-20
      ER32-20 ER40-21
        ER40-22
        ER40-23
        ER40-24
        ER40-25
        ER40-26

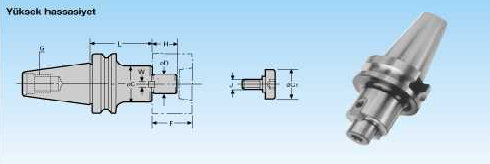

     FREZE KAFASI TUTUCULARI -MAS-BT 403 "BT"
     JAPON STANDARDI ŞAFT

Takım Kod No Şaft ØD Şaft Konik Açısı G Sıkma Vidası ØC L ØC1 H W Kg G
BT40 SMS 16-60 BT40 16 8 17'50'' M8 24 60 - 14 8 1,3 M16
BT40 SMS16-120 BT40 16 8 17'50'' M8 34 120 - 14 8 1,7 M16
BT40 SMS 22-60 BT40 22 8 17'50'' M10 42 60 - 16 10 1,4 M16
BT40 SMS 22-120 BT40 22 8 17'50'' M10 42 120 - 16 10 2,1 M16
BT40 SMS 27-60 BT40 27 8 17'50'' M12 50 60 - 18 12 1,4 M16
BT40 SMS 32-45 BT40 32 8 17'50'' M16 60 45 50 20 14 1,6 M16
BT40 SMS 32-75 BT40 32 8 17'50'' M16 60 75 50 20 14 2,3 M16
BT50 SMS 16-60 BT50 16 8 17'50'' M8 24 75 - 14 8 4,2 M24
BT50 SMS 16-120 BT50 16 8 17'50'' M8 24 120 - 14 8 5,8 M24
BT50 SMS 22-75 BT50 22 8 17'50'' M10 42 75 - 16 10 4,3 M24
BT50 SMS 22-120 BT50 22 8 17'50'' M10 42 120 - 16 10 4,8 M24
BT50 SMS 27-60 BT50 27 8 17'50'' M12 50 60 - 18 12 4,3 M24
BT50 SMS 27-105 BT50 27 8 17'50'' M12 50 105 - 18 12 5,2 M24
BT50 SMS 32-45 BT50 32 8 17'50'' M16 60 45 40 20 14 4,2 M24
BT50 SMS 32-75 BT50 32 8 17'50'' M16 60 75 40 20 14 5,2 M24
BT50 SMS 40-45 BT50 40 8 17'50'' M20 70 45 50 23 16 4,3 M24
BT50 SMS 40-75 BT50 40 8 17'50'' M20 80 75 50 23 16 5,5 M24
BT50 SMS 50-60 BT50 50 8 17'50'' M24 90 60 65 26 18 6,3 M24

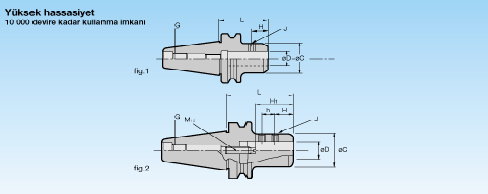

     VELDON TUTUCULARI -MAS-BT 403 "BT"
     JAPON STANDART ŞAFT


Takım Kod No Şaft ØD Şaft Konik Açısı G Sıkma Vidası H1 ØC L H h Fig G
BT40 SLN6-90 BT40 6 8 17'50'' M6 - 25 90 15 - 1 M16
BT40 SLN8-90 BT40 8 8 17'50'' M8 - 28 90 15 - 1 M16
BT40 SLN10-90 BT40 10 8 17'50'' M10 - 35 90 16 - 1 M16
BT40 SLN12-90 BT40 12 8 17'50'' M12 - 42 90 20 - 1 M16
BT40 SLN16-90 BT40 16 8 17'50'' M16 - 48 90 23 - 1 M16
BT40 SLN20-90 BT40 20 8 17'50'' M16 55-70 52 90 24 21 2 M16
BT40 SLN25-105 BT40 25 8 17'50'' M20'2 55-70 65 105 24 21 2 M16
BT40 SLN32-105 BT40 32 8 17'50'' M20'2 55-70 72 105 25 25 2 M16
BT50 SLN6-90 BT50 6 8 17'50'' M6 - 25 90 15 - 1 M24
BT50 SLN8-90 BT50 8 8 17'50'' M8 - 28 90 15 - 1 M24
BT50 SLN10-90 BT50 10 8 17'50'' M10 - 35 90 16 - 1 M24
BT50 SLN12-90 BT50 12 8 17'50'' M12 - 42 90 20 - 1 M24
BT50 SLN16-90 BT50 16 8 17'50'' M16 - 48 90 23 - 1 M24
BT50 SLN20-90 BT50 20 8 17'50'' M16 55-70 52 90 24 21 2 M24
BT50 SLN25-105 BT50 25 8 17'50'' M20'2 55-70 65 105 24 21 2 M24
BT50 SLN32-105 BT50 32 8 17'50'' M20'2 55-70 72 105 25 25 2 M24
BT50 SLN40-120 BT50 40 8 17'50'' M20'2 65-80 90 120 26 32 2 M24

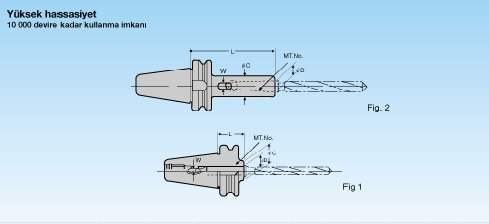

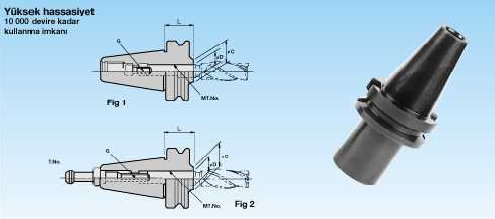

     ÇEKMELİ MORS KONİK TUTUCULAR MAS/BT 403 "BT" JAPON STANDART SAFT
     CATERPILLAR (A.N.S.I) "CAT" STANDART ŞAFT DIN 69871 "IT" STANDART


Takım Kod No Şaft MT No Şaft Konik Açısı
