Yüksek Devirli Hassas Puntalar -
236 - 237 - 238 |
| |
|
236 - 237 - 238
|
|
• |
Çelik
gövde, yüksek hız. |
|
• |
Yüksek
hassasiyetli rulmanlar. |
|
• |
Yüksek
konsantriklik hassasiyeti. |
|
• |
Yeni
dizayn, daha küçük gövde. |
|
|
|
Teknik Çizim
|
| |
|
|
| TİP |
236 |
237 |
238 |
| Mors
Konik |
3 |
4 |
5 |
3 |
4 |
5 |
3 |
4 |
5 |
| Ölçüler |
d |
mm |
38 |
43 |
59 |
38 |
43 |
59 |
38 |
43 |
59 |
| d1 |
mm |
- |
- |
- |
11 |
12 |
14 |
12 |
12 |
14 |
| d2 |
mm |
23,825 |
31,267 |
44,399 |
23,825 |
31,267 |
44,399 |
23,825 |
31,267 |
44,399 |
| d3 |
mm |
16 |
20 |
30 |
16 |
20 |
30 |
16 |
20 |
30 |
| d4 |
mm |
50 |
55 |
72 |
50 |
55 |
72 |
50 |
55 |
72 |
| L1 |
mm |
16,5 |
23 |
36 |
21,5 |
31 |
51 |
30 |
36 |
60 |
| L2 |
mm |
67 |
79 |
105 |
69 |
87 |
120 |
78 |
92 |
129 |
| L |
mm |
147 |
182 |
234 |
152 |
190 |
249 |
160 |
195 |
258 |
| Uç Salgısı |
max |
mm |
0,005 |
0,005 |
0,01 |
0,005 |
0,005 |
0,01 |
0,01 |
0,01 |
0,01 |
| Ağırlık
|
kg |
0,7 |
1,3 |
3,2 |
0,7 |
1,3 |
3,2 |
0,7 |
1,3 |
3,2 |
| Sipariş
Kodu |
MK3 236 |
MK4 236 |
MK5 236 |
MK3 237 |
MK4 237 |
MK5 237 |
MK3 238 |
MK4 238 |
MK5 238 |
| |
|
|
|
|
|
|

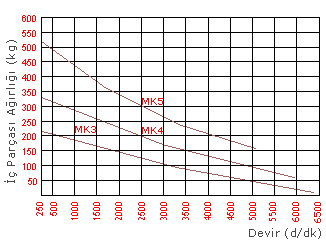

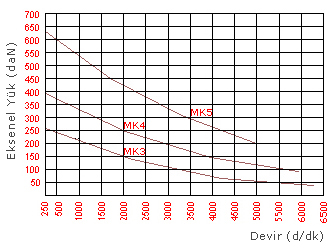

Yük Diyagramları
236 - 237 - 238
|
|
| |
|
|
|
|
|
|
|
