KARE AYNA |
| |
|
DKS |
|
• |
Çok ince dizayn, kolay kullanım. |
|
• |
Döndürülebilen sert ve yumuşak ayaklar |
|
• |
Özellikle işleme merkezleri için uygun |
|
• |
Seri imalatta birden fazla ayna, gövde üzerindeki
kama kanalı ile tezgah tablasına bağlanabilir. |
|
• |
Tezgah tablasına hızlı ve kolay montaj ve demontaj |
|
|
|
|
|

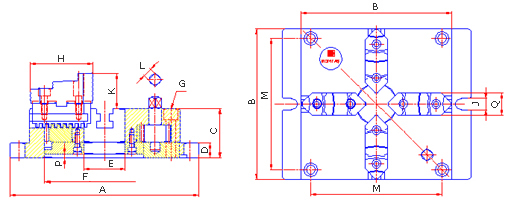

Teknik Çizim ve
Ölçüler - DKS
|
|
Model |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
P |
Q |
SIKMA ALANI |
Dış Çap
max |
Dış Çap
min |
İç Çap
min |
|
104DKS |
140 |
100 |
42 |
16 |
20 |
70 |
M8 |
49 |
22 |
30 |
8 |
80 |
4 |
12 |
63 |
3 |
36 |
|
124DKS |
170 |
125 |
48 |
16 |
32 |
95 |
M8 |
58 |
26 |
39 |
9 |
104 |
4 |
12 |
88 |
3 |
45 |
|
164DKS |
215 |
165 |
57 |
18 |
47 |
125 |
M10 |
70 |
28 |
42 |
12 |
144 |
5 |
16 |
128 |
4 |
52 |
|
204DKS |
250 |
200 |
65 |
20 |
55 |
160 |
M12 |
83 |
30 |
47 |
12 |
174 |
5 |
16 |
163 |
5 |
56 |
|
254DKS |
310 |
250 |
72 |
22 |
76 |
200 |
M12 |
101,5 |
36 |
57 |
14 |
220 |
6 |
18 |
205 |
5 |
72 |
|
314DKS |
380 |
310 |
85 |
25 |
103 |
260 |
M16 |
131 |
42 |
60 |
14 |
274 |
6 |
22 |
265 |
10 |
92 |
|
|
|
Teknik Özellikler
- DKS
|

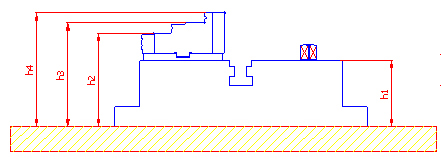

- h1, h2, h3, h4 ölçüleri ve sert ayak radyüsleri hassas taşlanmıştırç
- h1, h2, h3, h4 ölçülerinin yükseklik toleransı her aynada max 0,03
mm'dir
- Değişik şekilli parçaların işlenmesi için, yumuşak ayak bağlama imkanı
mevcuttur.
- Sert ayakların tekrarlama hassasiyeti max 0,03 mm'dir
 |
|
|
|
|
