Hidrolik Silindirler |
| |
|
KHS
|
|
|
|
|
|

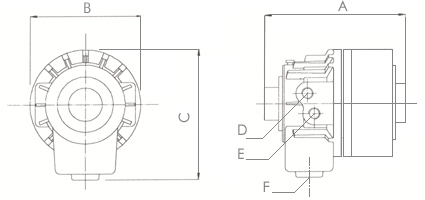

Teknik Çizim ve
Ölçüler -
KHS
|
|
|
|
SİLİNDİR TİPİ |
KHS-4 |
KHS-5 |
KHS-6 |
KHS-8 |
KHS-10 |
KHS-12 |
|
A |
192 |
210,5 |
219 |
238 |
275 |
303 |
|
B |
115 |
135 |
155 |
190 |
215 |
240 |
|
C |
162,5 |
182,5 |
192,5 |
225 |
267,5 |
305 |
|
D |
3/8" |
3/8" |
1/2" |
1/2" |
1/2" |
1/2" |
|
E |
3/8" |
3/8" |
1/2" |
1/2" |
1/2" |
1/2" |
|
F |
1" |
1" |
1" |
1" |
1" |
1" |
|
|
 |
|
|
Teknik Özellikler
-
KHS
|
|
|
|
ÖZELLİKLER |
SİLİNDİR TİPİ |
|
KHS-4 |
KHS-5 |
KHS-6 |
KHS-8 |
KHS-10 |
KHS-12 |
|
İç Delik Çapı |
mm |
28 |
36 |
46 |
52 |
75 |
91 |
|
Piston Stroku |
mm |
9 |
15 |
15 |
22 |
25 |
30 |
|
Piston Yüzey
Alanı |
cm² |
44 |
64,5 |
89 |
150 |
183 |
234 |
|
Max Eksenel
Kuvvet |
kN |
16 |
24 |
33 |
56 |
69 |
88 |
|
kgf |
1672 |
2447 |
3365 |
5710 |
7036 |
8973 |
|
Max Çalışma
Basıncı |
MPa |
4 |
4 |
4 |
4 |
4 |
4 |
|
kgf/cm² |
40.8 |
40.8 |
40.8 |
40.8 |
40.8 |
40.8 |
|
Toplam Debi |
l/dk |
3 |
3 |
3 |
3,9 |
4,2 |
4,5 |
|
Max Devir |
d/dk |
8000 |
8000 |
7000 |
6200 |
4700 |
3800 |
|
Ağırlık |
kg |
5,6 |
8,5 |
11,3 |
16,3 |
25,6 |
33 |
|
GD² |
kgf.m² |
0,025 |
0,045 |
0,08 |
0,19 |
0,41 |
0,69 |
|
|
|
|
