Yüksek Devirli Hassas Puntalar -
242
|
| |
|
242 |
|
• |
Çelik gövde, yüksek yük kapasitesi, yüksek hız. |
|
• |
Yüksek hassasiyetli rulmanlar. |
|
• |
Yüksek konsantriklik hassasiyeti. |
|
|
|
|
|

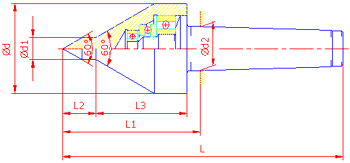

Teknik Çizim
|
| |
| TİP |
242 |
| Mors
Konik |
3 |
4 |
5 |
| Ölçüler |
d |
mm |
54 |
64 |
86 |
| d1 |
mm |
14 |
16 |
20 |
| d2 |
mm |
23,825 |
31,267 |
44,399 |
| L1 |
mm |
82 |
98,5 |
118,5 |
| L2 |
mm |
18 |
24 |
28 |
| L3 |
mm |
56 |
65 |
80 |
| L |
mm |
163 |
201 |
248 |
| Uç Salgısı |
max |
mm |
0,005 |
0,01 |
0,01 |
| Ağırlık
|
kg |
0,9 |
1,5 |
3,4 |
| Sipariş
Kodu |
MK3 242 |
MK4 242 |
MK5 242 |
|
|
|
|
|
|
|
|
|

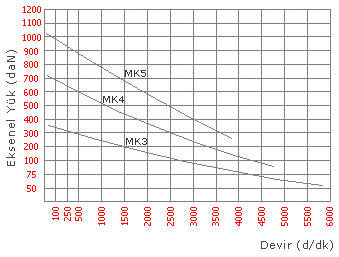

Yük Diyagramları 242
|
|
|

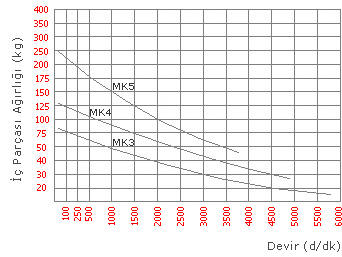

Yük Diyagramları |
| |
|
 |
 |
|
|
|
|
|
|
